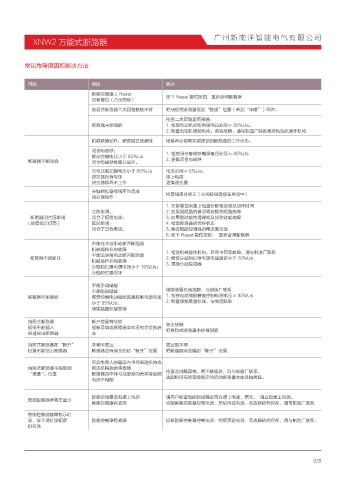

XNW2 万能式断路器

常见故障原因和解决方法

问题 原因 解决
智能控制器上 Reset 按下 Reset 复位按钮，重新合闸断路器
没有复位（凸出面板）
抽届式断路器二次回路接触不好 把抽屉式断路器摇到“接通”位置（听到“咔嗒”）两声。
检查二次回路是否接通：
断路器未能储能 1. 检查电动机控制电源电压必须≥ 85%Ue。
2. 检查电动机储能机构，若有故障，请与制造厂联系更换电动机操作机构
机械联锁动作，断路器已被锁住 检查两台装有机械连锁的断路器的工作状态。
闭合电磁铁； 1. 检查闭合电磁铁电源电压必须≥ 85%Us
额定控制电压小于 85%Us
断路器不能闭合 闭合电磁铁故障已损坏。 2. 更换闭合电磁铁
欠电压脱扣器电压小于 85%Ue 电压必须≥ 5%Ue。
脱扣器没有电压 接上电源
脱扣器损坏不工作 更换脱扣器
分励脱扣器接线不当造成 检查线路并更正（分闸按钮错接在常闭中）
脱扣器动作
1. 在智能控制器上检查分断电流值及动作时间
立即跳闸： 2. 如果是短路的请寻找及排除短路故障
断路器闭合后跳闸 闭合了短路电流； 3. 如果是过载的请寻找及排除过载故障
( 故障指示灯亮 ) 延时跳闸： 4. 检查断路器的完好状态
闭合了过载电流； 5. 修改智能控制器的电流整定值
6. 按下 Reset 复位按钮， 重新合闸断路器
不能在本地手动断开断路器
机械操作机构故障 1. 检查机械操作机构，若有卡死等故障，请与制造厂联系
不能远距离电动断开断路器
断路器不能断开 2. 检查分励脱扣器电源电压是否小于 70%Us
机械操作机构故障 3. 更换分励脱扣器
分励脱扣器电源电压小于 70%Us；
分励脱扣器损坏

不能手动储能
不能电动储能 储能装置机械故障，与制造厂联系
断路器不能储能 额定控制电动储能装置控制电源电压 1. 检查电动储能装置控制电源电压≥ 85%Us
小于 85%Us； 2. 检查储能装置机械，与制造联系
储能装置机械故障

抽屉式断路器 断开位置有挂锁 除去挂锁
摇柄不能插入 插拔导轨或断路器本体没有完全推进 把导轨或断路器本体推到底
摇进摇出断路器 去

抽屉式断路器在“断开” 手柄未拔出 拔出摇手柄
位置不能抽出断路器 断路器没有完全到达“断开”位置 把断路器完全摇到“断开”位置
有异物落人抽屉座内卡死摇进机构或
抽屉式断路器不能摇到 摇进机构跳齿等故障
“接通 "。位置 断路器的本体与抽屉座的壳架等级额 检查及排除异物，若不能摇进，则与制造厂联系。
电流不相配 选配相同壳架等级额定电流的断路器本体及抽屉座。

智能控制器没有接上电源 请用户检查智能脱扣器是否已接上电源，若无， 请立即接上电源。
智能控制器屏幕无显示
智能控制器有故障 切断智能控制器控制电源，然后再送电源。若故障依然存在，请与制造厂联系
智能控制器故障指示灯
亮，按下清灯按钮后 智能控制器有故障 切断智能控制器控制电源，然后再送电源，若故障依然存在，请与制造厂联系，
仍在亮
