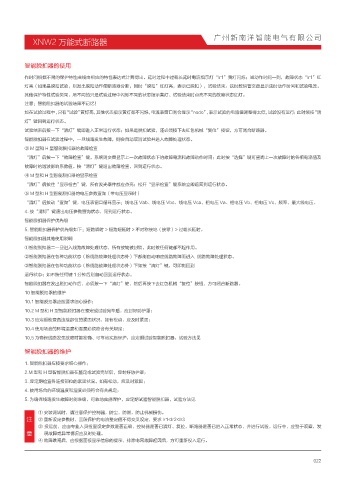

XNW2 万能式断路器

智能脱扣器的使用

作时问根据不同的保护特性曲线由相应的特性表达式计算得出。延时过程中过载长延时电流指示灯“Ir1”黄灯闪烁；当动作时间一到，故障状态“Ir1”红
灯亮（如果是脱扣试验，则发出脱扣动作使断路器分断，同时“脱扣”红灯亮，表示已脱扣），试验结束：这时数码管交替显示延时动作时问和试验电流。
其他保护特性试验类同，所不同的只是试验过程中闪烁不同的状态指示黄灯、试验结束时点亮不同的故障状态红灯。
注意：智能脱扣器的试验结果不记忆！
如在试验过程中，只有“试验”黄灯亮，其他状态指示黄灯都不闪烁，电流表窗口则会显示“nodo”，表示试验的电流值调整得太低，试验没有运行；此时须按“清
灯”键回到运行状态。
试验结束后按一下“清灯”键即进入正常运行状态；如果是脱扣试验，还必须按下去红色机械“复位”按钮，方可闭合断路器。
智能脱扣器在试验过程中，一旦线路发生故障，则会自动取消试验并进入故障处理状态。
③ M 型和 H 型智能脱扣器的故障检查
“清灯”后按一下“故障检查”键，系统则交替显示上一次故障状态下的故障电流和故障动作时间；此时按“选择”键可查询上一次故障时的各相电流值及
故障时的谐波影响系数值。按“清灯”键退出故障检查，回到运行状态。
④ M 型和 H 型智能脱扣器的显示检查
“清灯”后按住“显示检杏”键，所有发光器件都应点亮；松开“显示检查”键系统立即返回到运行状态。
⑤ M 型和 H 型智能脱扣器的电压参数查询（带电压显示时）
“清灯”后按动“查询”键，电压表窗口循环显示：线电压 Vab、线电压 Vbc、线电压 Vca、相电压 Va、相电压 Vb、相电压 Vc、频率、最大线电压。
4. 按“清灯”键退出电压参数查询状态，同到运行状态。
智能脱扣器保护优先级
5. 智能脱扣器保护优先级如下：短路瞬时 > 短路短延时 > 不对称接地（接零）> 过载长延时。
智能脱扣器其他使用说明
①智能脱扣器二一旦进入线路故障处理状态，所有按键被封锁，此时按任何键都不起作用。
②智能脱扣器在各种功能状态（除线路故障处理状态外）下都能自动响应线路故障而进入 线路故障处理状态。
③智能脱扣器在各种功能状态（除线路故障处理状态外）下如按“清灯”键，可即刻回到
运行状态；如不按任何键 1 分钟后则自动回到运行状态。
智能脱扣器在发出脱扣动作后，必须按一下“清灯”键，然后再按下去红色机械“复位”按钮，方可闭合断路器。
10 智能脱扣器的维护
10.1 智能脱扣器应按要求细心操作；
10.2 M 型和 H 型智能脱扣器在整定或试验完毕后，应封好防护罩；
10.3 应定期检查各连接部位的紧固状况，如有松动，应及时紧固；
10.4 使用场合的环境温度和湿度必须符合有关规定；
10.5 为确保线路发生故障时能准确、可靠地实施保护，应定期试验智能脱扣器，试验方法见

智能脱扣器的维护

1. 智能脱扣器应按要求细心操作；
2.M 型和 H 型智能脱扣器在整定或试验完毕后，应封好防护罩；
3. 应定期检查各连接部位的紧固状况，如有松动，应及时紧固；
4. 使用场合的环境温度和湿度必须符合有关规定；
5. 为确保线路发生故障时能准确、可靠地实施保护，应定期试验智能脱扣器，试验方法见

① 安装调试时，请注意保护控制器，防尘，防潮，防止机械损伤。
注 ② 重新设定参数时，三段保护的电流整定值不得交叉设定，要求 Ir1<Ir2<Ir3
③ 投运前，应由专业人员检查设定参数是否正确，控制器是否已清灯、复位，断路器是否已进入正常状态，并进行试验。运行中，应勤于观察，发
意 现故障或异常情况应及时处理。
④ 故障跳闸后，应根据面板显示信息的提示，排除电网故障起因后，方可重新投入运行。
