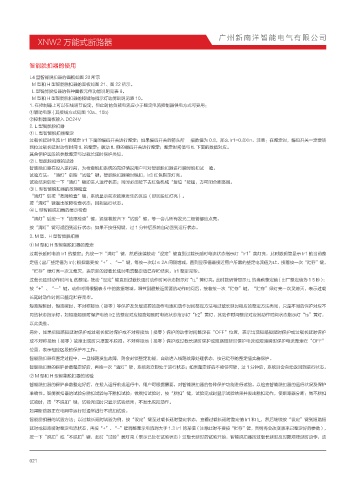

XNW2 万能式断路器

智能脱扣器的使用

L4 型智能脱扣器的面板如图 20 所示
M 型和 H 型智能脱扣器的面板如图 21、图 22 所示。
L 型智能脱扣器的各种面板元件功能说明见表 9。
M 型和 H 型智能脱扣器的按键与指示灯功能说明见表 10。
1. 在控制器上可以在线调节设定，但此时的负载电流应小于整定电流控制器供电方式可要用：
①辅助电源 ( 其接线方式见图 10a、10b)
②控制器面板输入 DC24V
2. L 型智能脱扣器
① L 型智能脱扣器整定
过载长延时电流 Ir1 的整定 Ir1 下面的编码开关进行整定；如果编码开关的箭头所 指数值为 0.8，那么 Ir1=0.8XIn。注意：在整定时，编码开关一定要转
到位过载长延时动作时间 tL 的整定：拨动 tL 侧的拨码开关进行整定；整定时间值与 tL 下面的数值对应。
其余保护区段的参数整定与过载长延时保护类似。
② L 智能脱扣器的试验
智能脱扣器在投入运行前，为检查脱扣系统的完好情况用户可对智能脱扣器进行瞬时脱扣试 验。
试验方法：“清灯”后按“试验”键，智能脱扣器瞬时脱扣，Ir3 红色指示灯亮。
试验结束后按一下“清灯”键即进人运行状态；同时必须按下去红色机械“复位“按钮，方可闭合断路器。
③ L 型智能脱扣器的故障检查
“清灯”后按“故障检查”键，系统显示前次故障发生的区段（即区段红灯亮）。
按“清灯”键退出故障检查状态，回到运行状态。
④ L 型智能脱扣器的显示检查
“清灯”后按一下“故障检查”键，紧接着按六下“试验”键，等一会儿所有发光二极管都应点亮。
按“清灯”键可返回到运行状态；如果不按任何键，过 1 分钟后系统自动回到运行状态。
3. M 型、H 型智能脱扣器
① M 型和 H 型智能脱扣器的整定
过载长延时电流 Ir1 的整定：先按一下“清灯”键，然后连续按动“设定”键直到过载长延时电流状态指示灯“Ir1”黄灯亮，此时数码管显示 Ir1 的当前整
定值 ( 出厂整定值为 In); 根据需要按“+”、“一”键，每按一次以≤ 2A 间隔增减，直到显示值最接近用户所需的整定电流值为止。接着按一次“贮存”键，
“贮存”绿灯亮一次又熄灭，表示新的过载长延时电流整定值已存贮结束，Ir1 整定完毕。
过载长延时动作时间 tL 的整定：按动“设定”键直到过载长延时动作时间状态指示灯“tL”黄灯亮，此时数码管显示 tL 的当前整定值（出厂整定值为 1 5 秒）；
按“+”、“一”键，动作时间根据表 5 中的数据增减。调节到最接近需要的动作时问后，接着按一次“贮存”键，“贮存”绿灯亮一次又熄灭，表示过载
长延时动作时间已整定贮存完毕。
短路短延时、短路瞬时、不对称接地（接零）等保护及负载监控的动作电流和动作时间整定方法与过载长延时相应的整定方法类同，只是不同的保护对应不
同的状态指示灯。如短路短延时保护电流 Ir2 的整定对应短路短延时电流状态指示灯“Ir2”黄灯，其动作时间整定对应其动作时间状态指示灯“ts”黄灯，
以此类推。
另外，如果把短路短延时保护或过载长延时保护或不对称接地（接零）保护的动作时间整定在“OFF”位置，表示出现短路短延时保护或过载长延时保护
或不对称接地（接零）故障出现时只报警不脱扣。不对称接地（接零）保护或过载长延时保护或短路短延时保护电流或短路瞬时保护电流整定在“OFF”
位置，表示相应区段的保护不工作。
智能脱扣器在整定过程中，一旦线路发生故障，则会封锁整定功能，自动进入线路故障处理状态，按已贮存的整定值实施保护。
智能脱扣器的保护参数整定好后，再按一次“清灯”键，系统就立即处于运行状态；如果整定好后不按任何键，过 1 分钟后，系统则会自动返回到运行状态。
② M 型和 H 型智能脱扣器的试验
智能脱扣器的保护参数整定好后，在投入运行前或运行中，用户可根据需要，对智能脱扣器的各种保护功能进行试验，以检查智能脱扣器的运行状况及保护
准确性。智能脱扣器的试验分脱扣试验与不脱扣试验；做脱扣试验时，按“脱扣”键，试验完成时显示试验结果并发出脱扣动作，使断路器分断；做不脱扣
试验时，按“不脱扣”键，试验完成时只显示试验结果，不发出脱扣动作。
如果断路器正在电网中运行时通常进行不脱扣试验。
智能脱扣器的试验方法：以过载长延时试验为例，按“设定”键至过载长延时整定状态，查看过载长延时整定值 lr1 和 tL，然后继续按“设定”键到短路短
延时或短路瞬时整定电流状态，再按“+”、“-”键调整显示电流到大于 1.3 Ir1 的某值（注意此时不要按“贮存”键，否则将会改变原来已整定好的参数），
按一下“脱扣”或“不脱扣”键，此时“试验”黄灯亮（表示已处在试验状态）过载长延时的试验开始，智能脱扣器按过载长延时反时限规律延时动作，动
