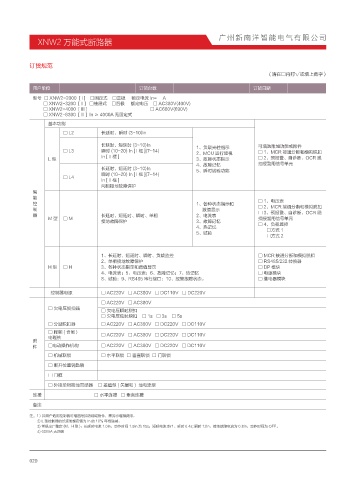

XNW2 万能式断路器

订货规范
（请在□内打√或填上数字）

用户单位 订货台数 订货日期
型号 □ XNW2-2000 [ I ] □固定式 □三极 额定电流 In= A
□ XNW2-3200 [ II ] □抽屉式 □四极 额定电压 □ AC380V(400V)
□ XNW2-4000 [ III ] □ AC660V(690V)
□ XNW2-6300 [ III ] In ≥ 4000A 无固定式
基本功能
□ L2 长延时、瞬时 (3~10)In

长延时、短延时 (3~10)In 1、负载光柱指示 可增选附加功能或附件
□ L3 瞬时 (10~20) In [ I 框 ](7~14) 2、MCU 运行监视 □ 1、MCR 接通分断和模拟脱扣
In [ II 框 ]
L型 3、故障状态指示 □ 2、预报警、自诊断、OCR 脱
4、故障记忆 扣报警用信号单元
长延时、短延时 (3~10)In 5、瞬时试验功能
瞬时 (10~20) In [ I 框 ](7~14)
□ L4
In [ II 框 ]
间相接地故障保护
智
能
控 1、各种状态指示和 □ 1、电压表
制 数值显示 □ 2、MCR 接通分断和模拟脱扣
器 长延时、短延时、瞬时、单相 2、电流表 □ 3、预报警、自诊断、OCR 脱
M型 □ M 扣报警用信号单元
接地故障保护 3、故障记忆 □ 4、负载监控
4、热记忆 □方式 1
5、试验
□方式 2

1、长延时、短延时、瞬时、负载监控 □ MCR 接通分断和模拟脱扣
2、单相接地故障保护 □ RS485/232 转换器
H型 □ H 3、各种状态指示和数值显示 □ DP 模块
4、电流表；5、电压表；6、故障记忆；7、热记忆 □ 电源模块
8、试验；9、RS485 串行接口；10、报警故障状态。 □ 继电器模块

控制器电源 □ AC220V □ AC380V □ DC110V □ DC220V
□ AC220V □ AC380V
□ 欠电压脱扣器
□ 欠电压瞬时脱扣
□ 欠电压延时脱扣 □ 1s □ 3s □ 5s
□ 分励脱扣器 □ AC220V □ AC380V □ DC220V □ DC110V
□ 释能(合闸) □ AC220V □ AC380V □ DC220V □ DC110V
电磁铁
附
件 □电动操作机构 □ AC220V □ AC380V □ DC220V □ DC110V
□ 机械联锁 □ 水平联锁 □ 垂直联锁 □ 门联锁
□ 断开位置钥匙锁
□ 门框
□ 外接单相接地互感器 □ 差值型 ( 矢量和 ) 地电流型
连接 □ 水平连接 □ 垂直连接
备注

注：1）如用户选用控制器可增选附加功能或附件，需另行增加费用。
2) L 型控制器的长延时整定值为 In 的 10% 每档递减。
3) 常规出厂整定 (M、H 型 )：长延时电流 1.0In，动作时间 1.5In 为 15s；短延电流 8Ir1、延时 0.4s; 瞬时 12In，接地故障电流为 0.8In，动作时间为 OFF。
4) 6300A 无四极
