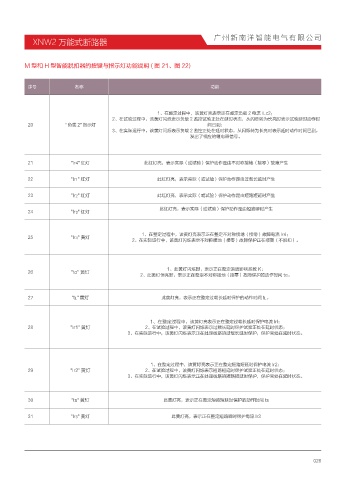

XNW2 万能式断路器
M 型和 H 型智能脱扣器的按键与指示灯功能说明 ( 图 21、图 22)
序号 名称 功能
1、在整定过程中，该黄灯亮表示正在整定负载 2 电流 ILc2：
2、在试验过程中，该黄灯闪烁表示负载 2 监控试验正处在延时状态，从闪烁转为长亮时表示试验延时动作时
20 " 负载 2" 指示灯 间已到；
3、在实际运行中，该黄灯闪烁表示负载 2 监控正处在延时状态，从闪烁转为长亮时表示延时动作时间已到，
发出了相应的继电器信号。
21 "Ir4" 红灯 此红灯亮，表示实际（或试验）保护动作是由不对称接地（接零）故障产生
22 "Ir1" 红灯 此红灯亮，表示实际（或试验）保护动作是由过载长延时产生
23 "Ir2" 红灯 此红灯亮，表示实际（或试验）保护动作是由短路短延时产生
此红灯亮，表示实际（或试验）保护动作是由短路瞬时产生
24 "Ir3" 红灯
1、在整定过程中，该黄灯亮表示正在整定不对称接地（接零）故障电流 Ir4；
25 "Ir4" 黄灯
2、在实际运行中，该黄灯闪烁表示不对称接地（接零）故障保护正在报警（不脱扣）。
1、此黄灯闪烁时，表示正在整定谐波影响系数 K；
26 "tG" 黄灯
2、此黄灯恒亮时，表示正在整定不对称接地（接零）故障保护的动作时间 tG。
27 "tL" 黄灯 此黄灯亮，表示正在整定过载长延时保护的动作时间 tL。
1、在整定过程中，该黄灯亮表示正在整定过载长延时保护电流 Irl；
28 "Ir1" 黄灯 2、在试验过程中，该黄灯闪烁表示过载长延时保护试验正处在延时状态；
3、在实际运行中，该黄灯闪烁表示正在处理线路的过载长延时保护，保护尚处在延时状态。
1、在整定过程中，该黄灯亮表示正在整定短路短延时保护电流 Ir2；
29 "Ir2" 黄灯 2、在试验过程中，该黄灯闪烁表示短路短延时保护试验正处在延时状态；
3、在实际运行中，该黄灯闪烁表示正在处理线路的短路短延时保护，保护尚处在延时状态。
30 "ts" 黄灯 此黄灯亮，表示正在整定短路短延时保护的动作时间 ts
31 "Ir3" 黄灯 此黄灯亮，表示正在整定短路瞬时保护电流 Ir3
