XNW2 万能式断路器
L 型、M 型、H 型号智能脱扣器机板图及元件功能说明
表 9 L 型智能脱扣器各种面板元件功能说明 ( 见图 20)
序号 名称 功能
1 “复位”红色按钮 断路器脱扣分断后，需将此按钮按下去才可再次闭合断路器
2 “故障检查”键 按此键将显示系统记忆的前一次线路故障保护区段
3 “试验”键 按此键进行瞬时脱扣试验，产生瞬时脱扣动作
4 “清灯”键 按此键后智能脱扣器复位，回到运行状态
5 “Ir1”编码开关 整定过载长延时保护电流值
ูѹ 6 “Ir2”编码开关 整定短路短延时保护电流值
7 “Ir3”编码开关 整定短路瞬时保护电流值
8 “Ir4”编码开关 整定不对称接地（接零）故障保护电流值
9 “tL”拨码开关 整定过载长延时动作时间值
*O " 10 “ts”拨码开关 整定短路短延时动作时间值
.$6
11 “tG”拨码开关 整定不对称接地（接零）故障动作时间值
*S ݖᄛ
䉋㢣⩡≭
该绿灯恒亮表示微控制器 (MCU) 工作正常；该绿灯闪烁时
12 “MCU”指示灯
*S *S *S *S 其闪烁次数则为微控制器自诊断错误码（见表 7）
0'' 0'' 0 '' 0''
Y*O Y*O Y*O Y*O 该组灯为负荷电流光柱指示灯，显示负荷电流与 Ir1 值的
13 “40~100”指示灯
百分比数。
S
该红灯亮时，表示负荷电流已超过过载长延时保护电流值；
* 14 “过载”指示灯 过载长延时开始延时动作或报警
U( U- U4
4 4 4
4 4 4
4 4
4 4
ᩱ䯈ᷬᴑ 䄁侸 ⌱▛
,45 ÿ - ᮦ㘩㙝តஔ 在实际运行中， 某故障红灯常亮时表示所在区段已发生故
障、智能脱扣器发出了脱扣指令；如果某些故障红灯闪烁表
15 "Ir1~Ir4" 故障指示灯 示正在延时动作或故障报警；在故障检查时，某故障红灯亮
ప - ಷᮦ㘩㙝តஔ⮰䲎Ძప 时表示前一次故障发生在该区段；在瞬进脱扣试验后，瞬时
故障红灯“Ir3" 亮表示已发生瞬时模拟脱扣

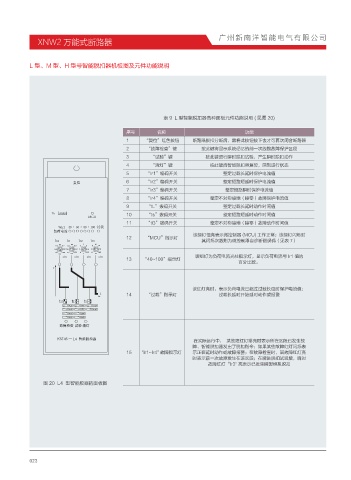

图 20 L4 型智能胶器的面板图
023
