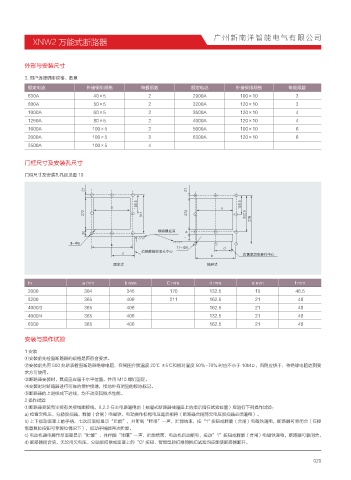

XNW2 万能式断路器

外形与安装尺寸

3. 用户连接铜排规格、数量
额定电流 外接铜排规格 每极限数 额定电流 外接铜排规格 每极限数
630A 40×5 2 2900A 100×10 3
800A 50×5 2 3200A 120×10 3
1000A 60×5 2 3600A 120×10 4
1250A 80×5 2 4000A 120×10 4
1600A 100×5 2 5000A 100×10 6
2000A 100×5 3 6300A 120×10 6
2500A 100×5 4

门框尺寸及安装孔尺寸

门框尺寸及安装孔孔距见图 19

B B

᫙䌛ஔᏁ䲎
F
G
Ð
C
Ð E
टӓᏁ䘔Ⴕ㷱ႀ͙ᓯ
D टӓᏁ䘔Ⴕ㷱ႀ͙ᓯ
C
ద჆ᐻ ៩ᅵᐻ
In a mm b mm C mm d mm e mm f mm
2000 304 345 170 132.5 15 46.5
3200 365 406 211 162.5 21 48
4000/3 365 406 162.5 21 48
4000/4 365 406 132.5 21 48
6300 365 406 162.5 21 48

安装与操作试验

1 安装
①安装前先检查断路器的规格是否符合要求。
②安装前先用 500 兆欧表检查断路器绝缘电阻，在周围介质温度 20℃ ±5℃和相对温度 50%-70% 时应不小于 10MΩ，否则应烘干，待绝缘电阻达到要
求方可使用。
③断路器安装时，其底座应居于水平位置，并用 M10 螺钉固定。
④安装时对断路器进行可靠的保护接地，接地外有明显的接地标记。
⑤断路器的上进线或下进线，均不改变其技术性能。
2 操作试验
①断路器安装完毕按有关接线图接线，8.2.2 在主电路通电前（抽屉式断路器抽屉座上的指示指在试验位置）应进行下列操作试验：
a) 检查欠电压、分励脱扣器、释能（合闸）电磁铁、电动操作机构电压是否相符（断路器合闸前欠电压脱扣器必须通电）。
b) 上下扳动面罩上的手柄，七次后面板显示“贮能”，并听到“咔嗒”一声，贮能结束，按“1" 按钮或释能（合闸）电磁铁通电，断路器可靠闭合（在控
制器复位按钮可靠复位情况下），扳动手柄能再次贮能。
c) 电动机通电操作至面罩显示“贮能”，并伴随“咔嗒”一声，贮能结束，电动机自动断电，按动”1”按钮或释能（合闸）电磁铁通电，断路器可靠闭合。
d) 断路器闭合后，无论用欠电压、分励脱扣器或面罩上的“O" 按钮、智能型脱扣器的脱扣试验均应能使断路器断开。
