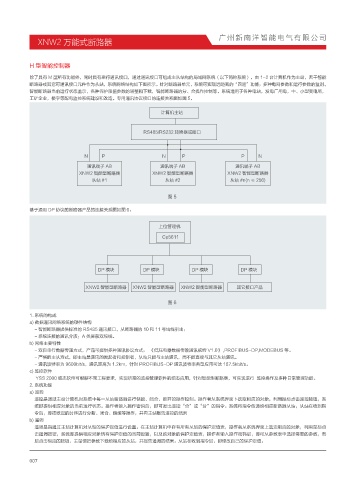

XNW2 万能式断路器

H 型智能控制器

除了具有 M 型所有功能外，同时具有串行通讯接口，通过通讯接口可组成主从结构的局域网系统（以下简称系统），由 1-2 台计算机作为主站，若干智能
断路器或其它可通讯接口元件作为从站，系统网络结构如下图所示。针对断路器单元，系统可实现远距离的“四遥”功能；多种电网参数和运行参数的监则，
智能断路器当前运行状态监示，各种保护限值参数的调整和下载，智能断路器的分、合操作控制等。系统适用于各种电站，发电厂用电，中、小型变电所，
工矿企业，楼宇等配电监控系统建设和改造。专用通讯协议接口的连接关系图如图 5。

计算机主站

RS485/RS232 转换器或接口

N P N P P N
通讯端子 AB 通讯端子 AB 通讯端子 AB
XNW2 智能型断路器 XNW2 智能型断路器 XNW2 智能型断路器
从站 #1 从站 #2 从站 #n(n ≤ 256)

图5
基于通用 DP 协议的断路器产品的连接关系图如图 6。

上位管理机
Cp5611

DP 模块 DP 模块 DP 模块 DP 模块

XNW2 智能型断路器 XNW2 智能型断路器 XNW2 智能型断路器 其它接口产品

图6

1. 系统的构成
a) 数据通讯网络系统的硬件结构
- 智能断路器提供标准的 RS485 通讯接口，从断路器的 10 和 11 号出线引出；
- 系统连接的通讯介质：A 类屏蔽双绞线。
b) 网络主要特性
- 双向串行数据传递方式，产品可提供多种通讯协议方式； 《低压电器数据传输通讯规约 V1.0》 ,PROFIBUS-DP,MODEBUS 等。
- 严格的主从方式，即主站是通讯的发起者和控制者，从站只能与主站通讯，而不能直接与其它从站通讯。
- 通讯波特率为 9600bit/s，通讯距离为 1.2km，针对 PROFIBUS-DP 通讯波特率典型应用可达 187.5kbit/s。
c) 监控软件
YSS 2000 组态软件可根据不同工程要求，实现所需的监控管理软件的组态应用，针对智能型断路器，可实现运行 监控操作及多种日常管理功能。
2. 系统功能
a) 遥控
遥控是通过主站计算机对系统中每一从站断路器进行储能、闭合、断开的操作控制。操作者从系统界面卜选取相应的对象，利用鼠标点击遥控按钮，系
统即提供相应对象的当前运行状态。操作者输入操作密码后，即可发出遥控“合”或“分”的指令。系统将指令传递给相应断路器从站，从站在收到指
令后，即按既定的时序进行分断、闭合、储能等操作，并向主站报告遥控的结果
b) 遥调
遥调是指通过主站计算机对从站的保护定值进行设置。在主站计算机中存有所有从站的保护定值表，操作者从系统界面上选定相应的对象，利用鼠标点
击遥调按钮，系统即提供相应对象所有保护定值的当前设置，以及该对象的保护定值表，操作者输入操作密码后，即可从参数表中选择需要的参数，然
后点击相应的按钮，主站便把参数下载给相应的从站，并报告遥调的结果。从站在收到指令后，即修改自己的保护定值。
