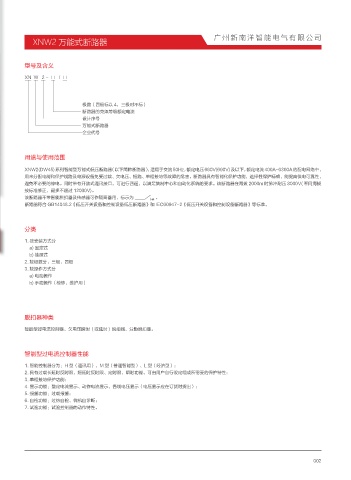

XNW2 万能式断路器
型号及含义
XN W 2 - □ / □
极数（四极标以 4，三极时不标）
断路器的壳架等级额定电流
设计序号
万能式断路器
企业代号
用途与使用范围
XNW2(DW45) 系列智能型万能式低压断路器（以下简称断路器），适用于交流50Hz，额定电压660V(690V) 及以下，额定电流400A~6300A 的配电网络中，
用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，
避免不必要的停电。同时带有开放式通讯接口，可进行四遥，以满足集制中心和自动化系统的要求。该断路器在海拔 2000m 时脉冲耐压 8000V( 不同海拔
按标准修正，最多不超过 12000V)。
该断路器不带智能脱扣器及传感器可作隔离器用，标示为 。
断路器符合 GB14048.2《低压开关设备和控制设备低压断路器》和 IEC60947-2《低压开关设备和控制设备断路器》等标准。
分类
1. 按安装方式分
a) 固定式
b) 抽屉式
2. 按极数分：三极、四极
3. 按操作方式分
a) 电动操作
b) 手动操作（检修、维护用）
脱扣器种类
智能型过电流控制器、欠电压瞬时（或延时）脱扣器、分励脱扣器。
智能型过电流控制器性能
1. 智能控制器分为：H 型（通讯用）、M 型（普通智能型）、L 型（经济型）；
2. 具有过载长延时反时限，短延时反时限、定时限，瞬时功能。可由用户自行设定组成所需要的保护特性；
3. 单相接地保护功能；
4. 显示功能：整定电流显示、动作电流显示、各线电压显示（电压显示应在订货时提出）；
5. 报警功能：过载报警；
6. 自检功能：过热自检、微机自诊断；
7. 试验功能：试验控制器的动作特性。
