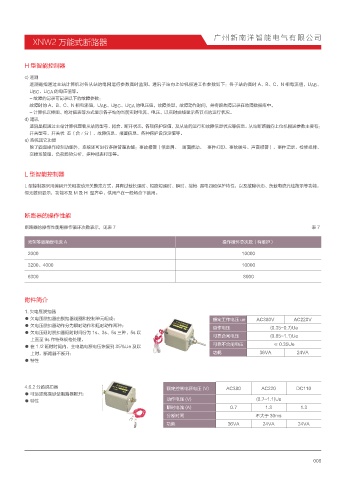

XNW2 万能式断路器

H 型智能控制器

c) 遥测
遥测是指通过主站计算机对各从站的电网运行参数实时监测。通讯子站向上位机报送工作参数如下：各子站的实时 A、B、C、N 相电流值，UAB、
UBC、UCA 的电压值等。
- 故障的记录可记录以下的故障参数：
故障时的 A、B、C、N 相电流值，UAB、UBC、UCA 的电压值，故障类型，故障动作时间，并将该故障记录在故障数据库中。
- 计算机以棒图、绝对值表等方式显示各子站的当前实时电流、电压、以实时曲线显示各节点的运行状况。
d) 遥讯
遥讯是指通过主站计算机查看从站的型号、闭合、断开状态，各项保护定值，及从站的运行和故障信息状况等信息。从站断路器向上位机报送参数主要有：
开关型号、开关状 态（合／分）、故障信息、报警信息、各种保护设定定值等。
e) 系统其它功能
除了四遥操作控制功能外，系统还可进行多种管理功能：事故报警（信息屏、 画面推动、 事件打印、事故拨号、声音报警）、事件记录、检修挂牌、
交接班管理、负荷趋势分析，多种报表打印等。

L 型智能控制器
L 型控制器采用编码开关和拨动开关整定方式，具有过载长延时、短路短延时、瞬时、接地 漏电四段保护特性，以及故障状态、负载电流光柱指示等功能，
但无数码显示，功能不及 M 及 H 型齐伞，供用户在一般场合下选用。

断路器的操作性能
断路器的操作性能用操作循环次数表示，见表 7 表7

壳架等级额定电流 A 操作循环总次数（有维护）
2000 10000
3200、4000 10000

6300 8000

附件简介
1. 欠电压脱扣器
● 欠电压脱扣器由脱扣器线圈和控制单元组成； 额定工作电压 ue AC380V AC220V
● 欠电压脱扣器动作分为瞬时动作和延时动作两种；
动作电压 (0.35~0.7)Ue
● 欠电压延时脱扣器延时时间分为 1s、3s、5s 三种，5s 以
可靠合闸电压 (0.85~1.1)Ue
上直至 9s 作特殊规格处理。
可靠不合闸电压 ≤ 0.35Ue
● 在 1 /2 延时时间内，主电路电源电压恢复到 85%Ue 及以
上时，断路器不断开； 功耗 36VA 24VA
● 特性

4.6.2 分励脱扣器 额定控制电源电压 (V) AC380 AC220 DC110
● 可远距离操纵使断路器断开；
● 特性 动作电压 (V) (0.7~1.1)Us
瞬时电流 (A) 0.7 1.3 1.3
分断时间 不大于 30ms
功耗 36VA 24VA 24VA

008
