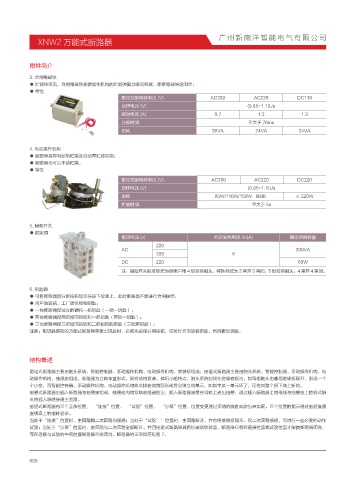

XNW2 万能式断路器

附件简介

3. 合闸电磁铁
● 贮能结束后，合闸电磁铁能使操作机构的贮能弹簧力瞬间释放，使断路器快速闭合；
● 特性
额定控制电源电压 (V) AC380 AC220 DC110
动作电压 (V) (0.85~1.1)Us
瞬时电流 (A) 0.7 1.3 1.3
分断时间 不大于 70ms
功耗 36VA 24VA 24VA

4. 电动操作机构
● 断路器具有电动机贮能及自动再贮能功能；
● 断路器也可以手动贮能。
● 特性
额定控制电源电压 (V) AC380 AC220 DC220
动作电压 (V) (0.85~1.1)Us
功耗 85W/110W/150W I/II/III ≤ 220W
贮能时间 不大于 5s

5. 辅助开关
● 额定值
额定电压 (v) 约定发热电流 Ith(A) 额定控制容量
220
AC 300VA
380 6
DC 220 60W
注：辅助开关标准型式为供用户用 4 组转换触头，特殊型式为 3 常开 3 常闭，5 组转换触头，4 常开 4 常闭。

6. 钥匙锁
● 可将断路器的分断按钮锁定在按下位置上，此时断路器不能进行合闸操作；
● 用户选装后，工厂提供锁和钥匙；
● 一台断路器配独立的锁和一把钥匙（一锁一钥匙）；
● 两台断路器配两把相同的锁和一把钥匙（两锁一钥匙）；
● 三台断路器配三把相同的锁和二把相同的钥匙（三锁两钥匙）；
注意：配钥匙连锁的万能式断路器需拔出钥匙时，必须先按住分闸按钮，逆时针方向旋转钥匙，然后拔出钥匙。

结构概述
固定式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、安装板组成；抽屉式断路器主要由触头系统、智能控制器、手动操作机构、电
动操作机构、抽屉座组成，断路器为立体布置形式，具有结构紧凑，体积小的特点，触头系统封闭在绝缘底板内，其每相触头也都用绝缘板隔开，形成一个
个小室，而智能控制器、手动操作机构、电动操作机构依次排在其前面形成各自独立的单元，如其中某一单元坏了，可将其整个拆下换上新的。
抽屉式断路器由插入断路器与抽屉座组成，抽屉座内的导轨能推进拉出，插入断路器座落在导轨上进出抽屉，通过插入断路器上的母线与抽屉座上的桥式触
头的插入联结接通主回路。
抽屉式断路器有三个工作位置： “连接”位置、 “试验”位置、 “分离”位置，位置变更通过手柄的旋进或旋出来实现。三个位置的指示通过抽屉座底
座横梁上的指针显示。
当处于“连接”位置时，主回路和二次回路均接通；当处于“试验’’位置时，主回路断开，并有绝缘隔板隔开。仅二次回路接通，可进行一些必要的动作
试验；当处于“分离”位置时，主回路与二次回路全部断开。并且抽屉式断路器具有机械联锁装置，断路器只有在连接位置或试验位置才能使断路器闭合，
而在连接与试验的中间位置断路器不能闭合。断路器的正面指示见图 7。

009
