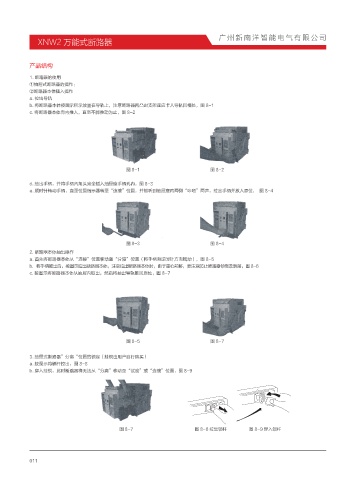

XNW2 万能式断路器
产品结构
1. 断路器的使用
①抽屉式断路器的操作：
②断路器本体插入操作
a. 拉出导轨
b. 将断路器本体按图示所示放置在导轨上，注意断路器两凸出支架座应卡人导轨凹槽处，图 8-1
c. 将断路器本体向内推人，直至不能推动为止，图 8-2
图 8-1 图 8-2
d. 抽出手柄，并将手柄六角头完全插入抽屉座手柄孔内，图 8-3
e. 顺时针转动手柄，直至位置指示器转至“连接”位置，并能听到抽屉座内两侧“咔嗒”两声，拉出手柄并放人原位， 图 8-4
图 8-3 图 8-4
2. 断路器本体抽出操作
a. 首先将断路器本体从“连接”位置移动至“分隔”位置（将手柄向逆时针方向摇动），图 8-5
b．将手柄拔出后，按图示拉出断路器本体，注意拉出断路器本体时，由于重心前移，要注意防止断路器倾倒及跌落，图 8-6
c. 按图示将断路器本体从抽屉内取出，然后将抽出导轨推回原处，图 8-7
图 8-5 图 8-7
3. 抽屉式断路器”分离“位置的锁定（挂锁由用户自行购买）
a. 按图示将锁杆拉出，图 8-8
b. 穿入挂锁，此时断路器将无法从“分离”移动至“试验”或“连接”位置，图 8-9
图 8-7 图 8-8 拉出锁杆 图 8-9 穿入锁杆
011
