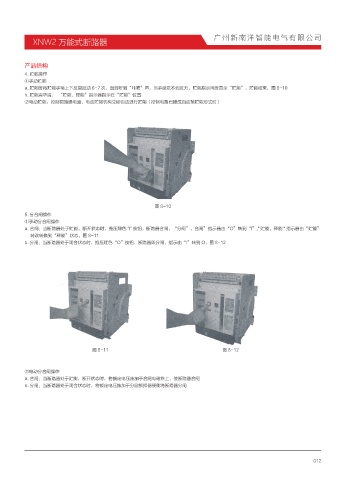

XNW2 万能式断路器

产品结构
4. 贮能操作
①手动贮能
a. 贮能时将贮能手柄上下反复扳动 6-7 次，直到听到“咔嗒”声，当手感觉不到反力，贮能指示同时显示“贮能”，贮能结束，图 8-10
h. 贮能完毕后， “贮能、释能”指示器指示在“贮能”位置
②电动贮能：控制回路通电后，电动贮能机构立即自动进行贮能（控制电路已接成自动预贮能形式时）

图 8-10
5. 分合闸操作
①手动分合闸操作
a. 合闸：当断路器处于贮能，断开状态时，推压绿色 "I" 按钮，断路器合闸，“分闸”、合闸”指示器由“O”转到“I”," 贮能、释能 " 指示器由“贮能”
转改转换到“释能”状态，图 8-11
b. 分闸：当断路器处于闭合状态时，推压红色“O”按钮，断路器即分闸，指示由“I”转到 O，图 8-12

图 8-11 图 8-12

②电动分合闸操作
a. 合闸：当断路器处于贮能，断开状态时，将额定电压施加于合闸电磁铁上，使断路器合闸
b. 分闸：当断路器处于闭合状态时，将额定电压施加于分励脱扣器便能将断路器分闸
