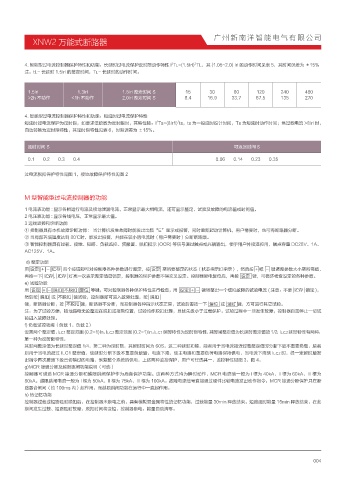

XNW2 万能式断路器

4. 智能型过电流控制器保护特性和功能：长延时过电流保护反时限动作特性 I TL=(1.5Irl) TL，其 (1.05~2.0) Irl 的动作时间见表 5，其时间误差为 ±15%
2
2
注：tL- 长延时 1.5Irl 的整定时间，TL- 长延时的动作时间。

1.5Irl 1.3Irl 1.5Irl 整定时间 S 15 30 60 120 240 480
>2h 不动作 <1h 不动作 2.0Irl 整定时间 S 8.4 16.9 33.7 67.5 135 270

4. 智能型过电流控制器保护特性和功能：短延时过电流保护特性
短延时过电流保护为定时限，如要求低倍数为反时限时，其特性按：I Ts=(8Ir1) ts，ts 为一般延时设计时间，Ts 为短延时动作时间；当过载电流 >8Irl 时，
2
2
自动转换为定时限特性，其定时限特性见表 6，时限误差为 ±15%。
延时时间 S 可返回时间 S

0.1 0.2 0.3 0.4 0.06 0.14 0.23 0.35

过电流脱扣保护特性见图 1，接地故障保护特性见图 2

M 型智能型过电流控制器的功能
1 电流表功能 : 显示各相运行电流及接地泄漏电流，正常显示最大相电流，还可显示整定、试验及故障的电流值或时间值。
2 电压表功能 : 显示各线电压，正常显示最大值。
3 远端监控和诊断功能
① 控制器具有本机故障诊断功能 : 当计算机发生故障时能发出出错“E”显示或报警，同时重新起动计算机，用户需要时，也可将断路器分断。
② 当局部环境温度达到 80℃时，能发出报警，并能在较小的电流时（用户需要时）分断断路器。
③ 智能控制器具有过载、接地、短路、负载监控、预报警、脱扣指示 (OCR) 等信号通过触点或光耦输出，便于用户外接遥控用，触点容量 DC28V、1A、
AC125V、1A。
d) 整定功能
用 设定 + - 贮存 四个按钮即可对控制器各种参数进行整定，按 设定 至所要整定的状态（状态指示灯指示），然后按 + 或 - 键调整参数大小至所需值，
再按一下 贮存，贮存 灯亮一次表示整定值已锁定，控制器的保护参数不得交叉设定。控制器断电复位后，再按 设定 键，可循环检查设定的各种参数。
e) 试验功能
用 设定 + - 脱扣 不脱扣 复位 等键，可对控制器各种保护特性进行检查，用 设定 + - 键调整出一个模拟故障的试验电流 ( 注意：不要 贮存 锁定 )，
然后按 脱扣 或 不脱扣 键试验，控制器即可进入故障处理，按 脱扣
键，断路器分断，按 不脱扣 键，断路器不分断，而控制器各种指示状态正常，试验后需按一下 复位 或 清灯 键，方可进行其它试验。
注：为了试验方便，接地漏电无论整定在脱扣或报警位置，试验均作脱扣处理，且优先级小于过载保护。试验过程中一旦发生故障，控制器自动停止一切试
验进入故障处理。
f) 负载监控功能（负载 1、负载 2）
设置两个整定值，ILC1整定范围(0.2-1)In，ILC2整定范围(0.2-1)In。ILC1延时特性为反时限特性，其时间整定值为长延时整定值的1/2；ILC2延时特性有两种：
第一种为反时限特性，
其时间整定值为长延时整定值 1/4，第二种为定时限，其延时时间为 60S，这二种延时功能，前者用于当电流接近过载整定值时分断下级不重要负载，后者
则用于当电流超过 ILC1 整定值，使延时分断下级不重要负载后，电流下降，使主电路和重要负荷电路保持供电，当电流下降到 ILC2 时，经一定延时后发
出指令再次接通下级已切除过的电路，恢复整个系统的供电，上述两种监控保护，用户可任选其一，监控特性见图 3、图 4。
g)MCR 接通分断及越限跳闸功能说明（可选）
控制器可增选 MCR 接通分断和越限跳闸保护作为后备保护功能。这两种方式均为瞬时动作，MCR 电流值一般为 I 框为 40kA、II 框为 60kA、III 框为
80kA。越限跳闸电流一般为 I 框为 50kA、II 框为 75kA、III 框为 100kA。故障电流信号直接通过硬件比较电路发出动作指令，MCR 接通分断保护只在断
路器合闸间（约 100ms 内）起作用，而越限跳闸功能在运行中一直起作用。
h) 热记忆功能
控制器过载或短路延时脱扣后，在控制器未断电之前，具有模拟双金属特性的记忆功能，过载能量 30min 释放结束，短路延时能量 15min 释放结束，在此
期间发生过载、短路延时故障，脱扣时间将变短，控制器断电，能量自动清零。
