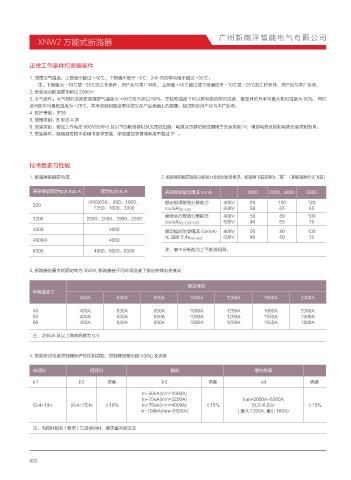

XNW2 万能式断路器

正常工作条件和安装条件

1. 周围空气温度：上限值不超过 +40℃，下限值不低于 -5℃，24h 内的平均值不超过 +35℃；
注：下限值为 -10℃或 -25℃的工作条件，用户应与本厂申明。 上限值 +40℃超过或下限值低于 -10℃或 -25℃的工作条件，用户应与本厂协商。
2. 安装地点的海拔不超过 2000m
3. 大气条件：大气相对湿度在周围空气温度为 +40℃时不超过 50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为 90%，同时
该月的平均最低温度为 +25℃，并考虑到因温度变化发生在产品表面上的凝露。超过规定用户应与本厂协商。
4. 防护等级：IP30
5. 使用类别：B 类或 A 类
6. 安装类别：额定工作电压 660V(690V) 及以下的断路器以及欠压脱扣器，电源变压器初级线圈用于安装类别 IV；辅助电路及控制电路安装类别为Ⅲ。
7. 安装条件：断路器应按本说明书要求安装，断路器的垂直倾斜度不超过 5°。

技术数据与性能

1. 断路器的额定电流 2. 断路器的额定短路分断能力及短时耐受电流，断路器飞弧距离为“零”（即断路器外无飞弧）

壳架等级额定电流 Inm A 额定电流 In A 壳架等级额定电流 InmA 2000 3200、4000 6300
(400)630、 800、1000、 额定极限短路分断能力 400V 80 100 120
200
1250、1600、2000 Icu(kA) O-CO 690V 50 65 85
额定运行短路分断能力 400V 50 80 100
3200 2000、2500、2900、3200
Icu(kA) O-CO-CO 690V 40 65 75
4000 4000 额定短时耐受电流 Icw(kA) 400V 50 80 100
Is, 延时 0.4s, O-CO 690V 40 50 75
4000/4 4000
6300 4000、5000、6300 注：表中分断能力上下进线相同。

3. 断路器的最大耗损功率为 360W, 断路器在不同环境温度下额定持续电流变动

额定电流
环境温度℃
400A 630A 800A 1000A 1250A 1600A 2000A

40 400A 630A 800A 1000A 1250A 1600A 2000A
50 400A 630A 800A 1000A 1250A 1550A 1900A
60 400A 630A 800A 1000A 1250A 1550A 1800A

注：2500A 及以上降容系数为 0.9

4. 智能型过电流控制器保护特性和功能：控制器的整定值 Ir(I/In) 及误差

长延时 短延时 瞬时 接地故障

Ir1 Ir2 误差 Ir3 误差 Ir4 误差
In-50kA(Inm=2000A)
In-75kA(Inm=3200A) Inm=2000A~6300A
(0.4-1)In (0.4-15)In ±10% In-75kA(Inm=4000A) ±15% (0.2-0.8)In ±10%
In-100kA(Inm=6300A) ( 最大 1200A, 最小 160A)

注：当同时具有 ( 要求 ) 三段保护时，整定值不能交叉
