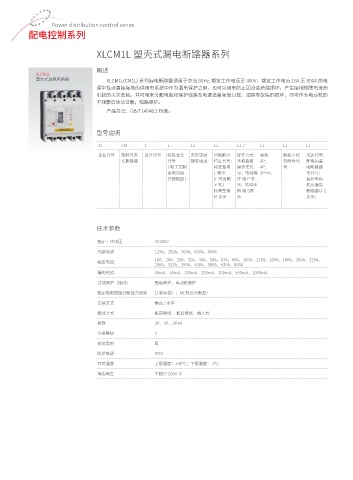

P. 110
Power distribution control series
配电控制系列
XLCM1L 塑壳式漏电断路器系列
概述
XLCM1L
塑壳式漏电断路器
XLCM1L(CM1L) 系列漏电断路器适用于交流 50Hz, 额定工作电压至 400V，额定工作电流 16A 至 800A 的电
源中性点直接接地的供用电系统中作为漏电保护之用，也可以用来防止因设备绝缘损坏，产生接地故障电流而
引起的火灾危险。并可用来分配电能和保护线路及电源设备免受过载，短路等故障的损坏，亦可作为电动机的
不频繁启动及过载，短路保护。
产品符合：GB/T14048.2 标准。
型号说明
XL CM 1 L - □ □ □ / □ □ □
企业代号 塑料外壳 设计代号 特殊派生 壳架等级 分断能力 操作方式： 极数 脱扣方式 用途代号：
式断路器 代号 额定电流 特征代号： 手柄直接 3P； 及附件代 配电用漏
( 电子式剩 标准型用 操作无代 4P； 号 电断路器
余电流动 L 表示 号，电动操 3P+N； 无代号；
作断路器 ) (L 可省略 作用P表 保护电动
不写 ) 示，转动手 机用漏电
较高型用 柄用S表 断路器以 2
M 表示 示 表示；
技术参数
额定工作电压 AC400V
壳架等级 125A、250A、400A、630A、800A
16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A、180A、200A、225A、
额定电流
250A、315A、350A、400A、500A、630A、800A
漏电电流 30mA、50mA、100mA、200mA、300mA、500mA、1000mA
过载保护（延时） 配电保护、电动机保护
额定极限短路分断能力级别 L( 标准型）；M( 较高分断型）
安装方式 垂直 / 水平
接线方式 板前接线 、板后接线、插入式
极数 3P、4P、3P+N
污染等级 3
安装类别 Ⅲ
防护等级 IP20
环境温度 上限温度：+40℃；下限温度：-5℃
海拔高度 不超过 2000 米
