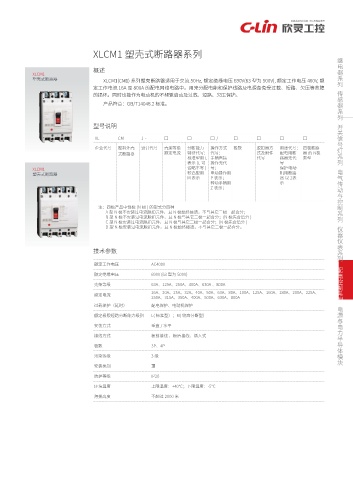

XLCM1 塑壳式断路器系列

概述
XLCM1
塑壳式断路器
XLCM1(CM1) 系列塑壳断路器适用于交流 50Hz, 额定绝缘电压 690V(63 型为 500V), 额定工作电压 400V, 额
定工作电流 16A 至 800A 的配电网络电路中，用来分配电能和保护线路及电源备免受过载、短路、欠压等故障
的损坏。同时也能作为电动机的不频繁启动及过载、短路、欠压保护。
产品符合：GB/T14048.2 标准。
系 列 号灯 开关 信 电气传动 系 列 与 控制
型号说明

XL CM 1 - □ □ □ / □ □ □ □
企业代号 塑料外壳 设计代号 壳架等级 分断能力 操作方式 极数 脱扣器方 用途代号： 四极断路
式断路器 额定电流 特征代号： 代号： 式及附件 配电用断 器的N极
标准型用 L 手柄直接 代号 路器无代 类型
表示 (L 可 操作无代 号
XLCM1 省略不写 ) 号； 保护电动
塑壳式断路器 较高型用 电动操作用 机用断路
M 表示 P 表示； 器以2表
转动手柄用 示
Z 表示；

注：四极产品中性极 (N 极 ) 的型式分四种
A 型 N 极不安装过电流脱扣元件，且 N 极始终接通，不与其它三极一起合分；
B 型 N 极不安装过电流脱扣元件，且 N 极与其它三极一起合分；(N 极先合后分 ) 仪器仪表 系 列
C 型 N 极安装过电流脱扣元件，且 N 极与其它三极一起合分；(N 极先合后分 )
D 型 N 极安装过电流脱扣元件，且 N 极始终接通，不与其它三极一起合分。

技术参数
列 配电控制 系
额定工作电压 AC400V

额定绝缘电压 690V (63 型为 500V)
壳架等级 63A、125A、250A、400A、630A 、800A
16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A、180A、200A、225A、
额定电流
250A、315A、350A、400A、500A、630A、800A 电源 与 电力半导体模块
过载保护（延时） 配电保护、电动机保护
额定极限短路分断能力级别 L( 标准型）；M( 较高分断型）
安装方式 垂直 / 水平
接线方式 板前接线 、板后接线、插入式
极数 3P、4P

污染等级 3级
安装类别 Ⅲ
防护等级 IP20
环境温度 上限温度：+40℃；下限温度：-5℃
海拔高度 不超过 2000 米
