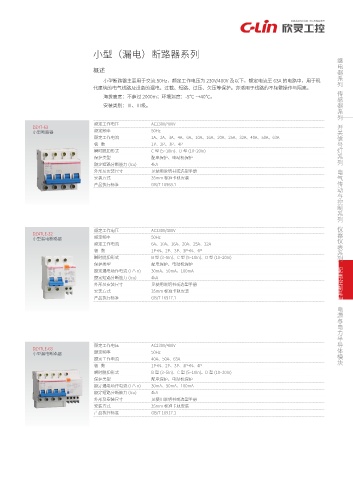

Page 107 - 欣灵电气股份有限公司

传感器 系 列 继电器 系 列
小型（漏电）断路器系列

概述

小型断路器主要用于交流 50Hz，额定工作电压为 230V/400V 及以下，额定电流至 63A 的电路中，用于现
代建筑的电气线路及设备的漏电、过载、短路、过压、欠压等保护。亦适用于线路的不频繁操作与隔离。
海拔高度：不超过 2000m；环境温度：-5℃ ~+40℃。
安装类别：Ⅱ、Ⅲ级。
系 列 电气传动 开关 信 号灯 与 列 系 控制
额定工作电压 AC230V/400V
DZ47-63
额定频率 50Hz
小型断路器
额定工作电流 1A、2A、3A、4A、6A、10A、16A、20A、25A、32A、40A、50A、63A
极 数 1P、2P、3P、4P
瞬时脱扣形式 C 型 (5~10In)、D 型 (10~20In)
保护类型 配电保护、电动机保护
额定短路分断能力 (Icu) 4kA
外形及安装尺寸 见使用说明书或选型手册
安装方式 35mm 标准卡轨安装
产品执行标准 GB/T 10963.1

仪器仪表 系 列

额定工作电压 AC230V/400V
DZ47LE-32
额定频率 50Hz
小型漏电断路器
额定工作电流 6A、10A、16A、20A、25A、32A
极 数 1P+N、2P、3P、3P+N、4P
瞬时脱扣形式 B 型 (3~5In)、C 型 (5~10In)、D 型 (10~20In) 列 系 配电控制
保护类型 配电保护、电动机保护
额定漏电动作电流 (I △ n) 30mA、50mA、100mA
额定短路分断能力 (Icu) 4kA
外形及安装尺寸 见使用说明书或选型手册
安装方式 35mm 标准卡轨安装
产品执行标准 GB/T 16917.1 电源 与 电力半导体模块

额定工作电压 AC230V/400V
DZ47LE-63
小型漏电断路器 额定频率 50Hz
额定工作电流 40A、50A、63A
极 数 1P+N、2P、3P、3P+N、4P
瞬时脱扣形式 B 型 (3~5In)、C 型 (5~10In)、D 型 (10~20In)
保护类型 配电保护、电动机保护
额定漏电动作电流 (I △ n) 30mA、50mA、100mA
额定短路分断能力 (Icu) 4kA
外形及安装尺寸 见使用说明书或选型手册
安装方式 35mm 标准卡轨安装
产品执行标准 GB/T 16917.1
