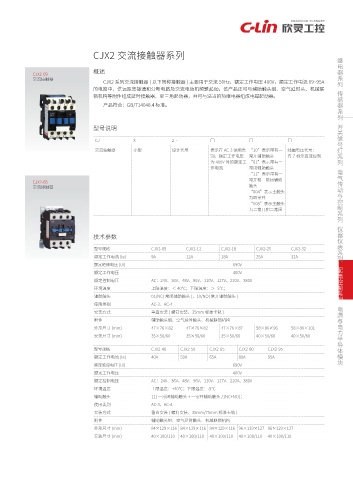

CJX2 交流接触器系列

概述
CJX2-09
交流接触器
CJX2 系列交流接触器 ( 以下简称接触器 ) 主要用于交流 50Hz、额定工作电压 400V，额定工作电流 09~95A
的电路中，供远距离接通和分断电路及交流电动机频繁起动，该产品还可与辅助触头组、空气延时头、机械联
锁机构等附件组成延时接触器、星三角起动器，并可与适当的热继电器组成电磁起动器。
产品符合：GB/T14048.4 标准。
系 列 电气传动 开关 信 号灯 与 列 系 控制

型号说明
CJ X 2 - □ □ □
交流接触器 小型 设计代号 表示在 AC-3 使用类 “10”表示带有一 线圈电压代号：
别、额定工作电压 常开辅助触头 有 Z 标示直流控制
为 400V 时的额定工 “01”表示带有一
作电流 常闭辅助触头
“11”表示带有一
常开和一常闭辅助
CJX2-65
交流接触器 触头
“004”表示主触头
为四常开
“008”表示主触头
为二常开和二常闭
仪器仪表 系 列

技术参数
型号规格 CJX2-09 CJX2-12 CJX2-18 CJX2-25 CJX2-32
额定工作电流 (Ie) 9A 12A 18A 25A 32A
列 系 配电控制
额定绝缘电压 (Ui) 690V
额定工作电压 400V
额定控制电压 AC：24V、36V、48V、96V、110V、127V、220V、380V
环境温度 上限温度：＜ 40℃；下限温度：＞ -5℃；
辅助触头 01/NC( 常闭辅助触头 )，10/NO( 常开辅助触头 )
电源 与 电力半导体模块
使用类别 AC-3、AC-4
安装方式 垂直安装 ( 螺钉安装、35mm 标准卡轨 )
附件 辅助触头组、空气延时触头、机械联锁机构
外形尺寸 (mm) 47×76×82 47×76×82 47×76×87 58×86×96 58×86×101
安装尺寸 (mm) 35×50/60 35×50/60 35×50/60 40×50/60 40×50/60

型号规格 CJX2-40 CJX2-50 CJX2-65 CJX2-80 CJX2-95
额定工作电流 (Ie) 40A 50A 65A 80A 95A
额定绝缘电压 (Ui) 690V
额定工作电压 400V
额定控制电压 AC：24V、36V、48V、96V、110V、127V、220V、380V
环境温度 上限温度：+40℃；下限温度：-5℃
辅助触头 11( 一常闭辅助触头 + 一常开辅助触头 /1NC+NO)；
使用类别 AC-3、AC-4
安装方式 垂直安装 ( 螺钉安装、35mm/75mm 标准卡轨 )
附件 辅助触头组、空气延时触头、机械联锁机构
外形尺寸 (mm) 84×129×116 84×129×116 84×129×116 96×129×127 96×129×127
安装尺寸 (mm) 40×100/110 40×100/110 40×100/110 40×100/110 40×100/110
