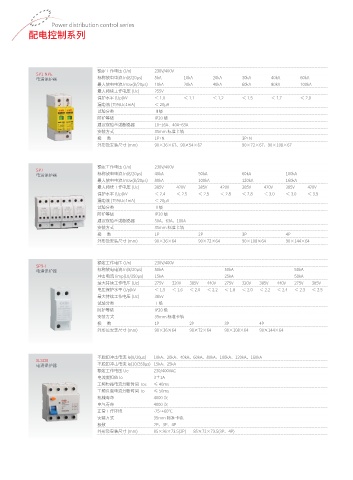

Power distribution control series
配电控制系列

额定工作电压 (Un) 230V/400V
SP1-NPE
电涌保护器 标称放电电流 In(8/20μs) 5kA 10kA 20kA 30kA 40kA 60kA
最大放电电流 Imax(8/20μs) 10kA 20kA 40kA 60kA 80kA 100kA
最大持续工作电压 (Uc) 255V
保护水平 (Up)kV ＜ 1.0 ＜ 1.1 ＜ 1.2 ＜ 1.5 ＜ 1.7 ＜ 2.0
漏电流 (75%Uc1mA) ＜ 20μA
试验分类 Ⅱ级
防护等级 IP20 级
建议保险丝或断路器 10~16A、40A~63A
安装方式 35mm 标准卡轨
极 数 1P+N 3P+N
外形及安装尺寸 (mm) 90×36×67、90×54×67 90×72×67、90×108×67

额定工作电压 (Un) 230V/400V
SP7
标称放电电流 In(8/20μs) 40kA 50kA 60kA 100kA
电涌保护器
最大放电电流 Imax(8/20μs) 80kA 100kA 120kA 160kA
最大持续工作电压 (Uc) 385V 420V 385V 420V 385V 420V 385V 420V
保护水平 (Up)kV ＜ 2.4 ＜ 2.5 ＜ 2.5 ＜ 2.8 ＜ 2.8 ＜ 3.0 ＜ 3.0 ＜ 3.5
漏电流 (75%Uc1mA) ＜ 20μA
试验分类 Ⅱ级
防护等级 IP20 级
建议保险丝或断路器 50A、63A、100A
安装方式 35mm 标准卡轨
极 数 1P 2P 3P 4P
外形及安装尺寸 (mm) 90×36×64 90×72×64 90×108×64 90×144×64

额定工作电压 (Un) 230V/400V
SP9-I
电涌保护器 标称放电电流 In(8/20μs) 50kA 50kA 50kA
冲击电流 Iimp(10/350μs) 15kA 25kA 50kA
最大持续工作电压 (Uc) 275V 320V 385V 440V 275V 320V 385V 440V 275V 385V
电压保护水平 (Up)kV ＜ 1.5 ＜ 1.6 ＜ 2.0 ＜ 2.2 ＜ 1.8 ＜ 2.0 ＜ 2.2 ＜ 2.4 ＜ 2.3 ＜ 2.5
最大持续工作电压 (Uc) 385V
试验分类 Ⅰ级
防护等级 IP20 级
安装方式 35mm 标准卡轨
极 数 1P 2P 3P 4P
外形及安装尺寸 (mm) 90×36×64 90×72×64 90×108×64 90×144×64

不脱扣冲击电流 le(8/20μs) 10kA、20kA、40kA、60kA、80kA、100kA、120kA、160kA
XLSCB
电涌保护器 不脱扣冲击电流 le(10/350μs) 15kA、25kA
额定工作电压 Ue 230/400VAC
电流脱扣值 lo 3±1A
工频短路电流分断时间 Tos ≤ 40ms
工频负载电流分断时间 To ≤ 50ms
机械寿命 4000 次
电气寿命 4000 次
正常工作环境 -25~+60℃
安装方式 35mm 标准卡轨
极数 2P、3P、4P
外形及安装尺寸 (mm) 85×36×73.5(2P) 85×72×73.5(3P、4P)
