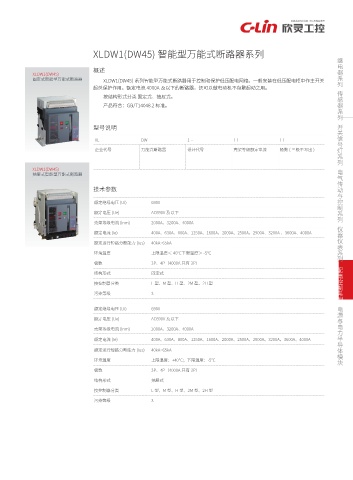

Page 111 - 欣灵电气股份有限公司

系 列 传感器 继电器 系 列
XLDW1(DW45) 智能型万能式断路器系列

概述
XLDW1(DW45)
固定式智能型万能式断路器
XLDW1(DW45) 系列智能型万能式断路器用于控制和保护低压配电网络。一般安装在低压配电柜中作主开关
起总保护作用。额定电流 4000A 及以下的断路器，还可以做电动机不频繁起动之用。
按结构形式分类 固定式、抽屉式。
产品符合：GB/T14048.2 标准。
列 号灯 系 开关 信 列 控制 系 电气传动 与
型号说明

XL DW 1 - □ □
企业代号 万能式断路器 设计代号 壳架等级额定电流 极数 ( 三极不写出 )

XLDW1(DW45)
抽屉式智能型万能式断路器

技术参数
额定绝缘电压 (Ui) 690V
额定电压 (Ue) AC690V 及以下
仪器仪表 列 系
壳架等级电流 (Inm) 2000A、3200A、4000A
额定电流 (Ie) 400A、630A、800A、1250A、1600A、2000A、2500A、2900A、3200A 、3600A、4000A
额定运行短路分断能力 (Ius) 40kA~65kA
环境温度 上限温度＜ 40℃下限温度＞ -5℃
系 配电控制 列
极数 3P、4P（4000A 只有 3P）
结构形式 固定式
按控制器分类 L 型、M 型、H 型、2M 型、2H 型

污染等级 3
与 电力半导体模块 电源
额定绝缘电压 (Ui) 690V
额定电压 (Ue) AC690V 及以下
壳架等级电流 (Inm) 2000A、3200A、4000A
额定电流 (Ie) 400A、630A、800A、1250A、1600A、2000A、2500A、2900A、3200A、3600A、4000A
额定运行短路分断能力 (Ius) 40kA~65kA

环境温度 上限温度：+40℃；下限温度：-5℃
极数 3P、4P（4000A 只有 3P）
结构形式 抽屉式
按控制器分类 L 型、M 型、H 型、2M 型、2H 型
污染等级 3
