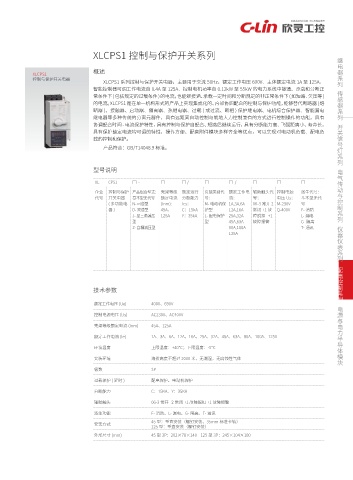

XLCPS1 控制与保护开关系列

概述
XLCPS1
控制与保护开关电器
XLCPS1 系列控制与保护开关电器，主要用于交流 50Hz、额定工作电压 690V、主体额定电流 1A 至 125A、
智能控制器可调工作电流自 0.4A 至 125A、控制电机功率自 0.12kW 至 55kW 的电力系统中接通、承载和分断正
常条件下(包括规定的过载条件)的电流，也能够接通、承载一定时间和分断规定的非正常条件下(如短路、欠压等)
的电流。XLCPS1是在单一机构形式的产品上实现集成化的、内部协调配合的控制与保护功能，能够替代断路器(熔
断器 )、接触器、启动器、隔离器、热继电器、过载 ( 或过流、断相 ) 保护继电器、电机综合保护器、智能漏电
列 系 电气传动 控制 与 列 系 开关 号灯 信
继电器等多种传统的分离元器件，具有远距离自动控制与就地人力控制兼有的方式进行控制操作的功能，具有
协调配合时间 - 电流保护特性，具有控制与保护自配合、短路后继续运行，具有分断能力高、飞弧距离小、寿命长，
具有保护整定电流均可调的特性，操作方便、配套附件模块多样齐全等优点，可以实现对电动机负载、配电负
载的控制和保护。
产品符合：GB/T14048.9 标准。

型号说明

XL CPS1 □ - □ □/ □ □ / □ □ □
企业 控制与保护 产品组合型式： 壳架等级 额定运行 负载类别代 额定工作电 辅助触头代 控制电源 派生代号：
代号 开关电器 基本型无代号 额定电流 分断能力 号： 流： 号： 电压 Us： 基本型无代
( 多功能电 N- 可逆型 (Inm): Ics： M- 电动机保 1A,3A,6A 06-3 常开 2 M-230V 号
器) D- 双速型 45A、 C：15kA 护型 12A,16A 常闭 +1 故 Q-400V F- 消防
J- 星三角减压 125A Y：35kA L- 配电保护 25A,32A 障脱扣 +1 L- 漏电 列 仪器仪表 系
型 型 45A,63A 故障报警 G- 隔离
Z- 自耦减压型 80A,100A T- 通讯
125A

配电控制 列 系

技术参数
与 电力半导体模块 电源
额定工作电压 (Ue) 400V、690V
控制电源电压 (Us) AC230V、AC400V
壳架等级额定电流 (Inm) 45A、125A

额定工作电流 (Ie) 1A、3A、6A、12A、16A、25A、32A、45A、63A、80A、100A、125A
环境温度 上限温度：+40℃；下限温度：-5℃
安装环境 海拔高度不超过 2000 米，无潮湿，无腐蚀性气体

极数 3P
过载保护 ( 延时 ) 配电保护、电动机保护
分断能力 C：15KA、Y：35KA
辅助触头 06-3 常开 2 常闭 +1 故障脱扣 +1 故障报警

派生功能 F- 消防、L- 漏电、G- 隔离、T- 通讯
45 型：垂直安装（螺钉安装、35mm 标准卡轨）
安装方式
125 型：垂直安装（螺钉安装）
外形尺寸 (mm) 45 型 3P：202×78×140 125 型 3P：245×104×180
