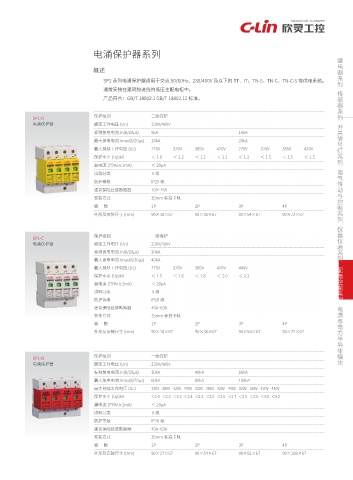

Page 105 - 欣灵电气股份有限公司

系 列 系 继电器 传感器 列
电涌保护器系列

概述

SP1 系列电涌保护器适用于交流 50/60Hz、230/400V 及以下的 TT、IT、TN-S、TN-C、TN-C-S 等供电系统。
通常安装在建筑物进线的低压主配电柜中。
产品符合：GB/T 18802.1 GB/T 18802.12 标准。

保护级别 三级保护 号灯 系 开关 信 列 系 列 控制 电气传动 与
SP1-D
电涌保护器 额定工作电压 (Un) 230V/400V
标称放电电流 In(8/20μs) 5kA 10kA
最大放电电流 Imax(8/20μs) 10kA 20kA
最大持续工作电压 (Uc) 275V 320V 385V 420V 275V 320V 385V 420V
保护水平 (Up)kV ＜ 1.0 ＜ 1.2 ＜ 1.2 ＜ 1.2 ＜ 1.2 ＜ 1.5 ＜ 1.5 ＜ 1.5
漏电流 (75%Uc1mA) ＜ 20μA
试验分类 Ⅱ级
防护等级 IP20 级
建议保险丝或断路器 10A~16A
安装方式 35mm 标准卡轨
极 数 1P 2P 3P 4P
外形及安装尺寸 (mm) 90×18×67 90×36×67 90×54×67 90×72×67
列 系 仪器仪表

保护级别 二级保护
SP1-C
电涌保护器 额定工作电压 (Un) 230V/400V
标称放电电流 In(8/20μs) 20kA
最大放电电流 Imax(8/20μs) 40kA 列 系 配电控制
最大持续工作电压 (Uc) 275V 320V 385V 420V 440V
保护水平 (Up)kV ＜ 1.5 ＜ 1.6 ＜ 1.8 ＜ 2.0 ＜ 2.2
漏电流 (75%Uc1mA) ＜ 20μA
试验分类 Ⅱ级
电力半导体模块 电源 与
防护等级 IP20 级
建议保险丝或断路器 40A~63A
安装方式 35mm 标准卡轨
极 数 1P 2P 3P 4P
外形及安装尺寸 (mm) 90×18×67 90×36×67 90×54×67 90×72×67

保护级别 一级保护
SP1-B
电涌保护器 额定工作电压 (Un) 230V/400V
标称放电电流 In(8/20μs) 30kA 40kA 60kA
最大放电电流 Imax(8/20μs) 60kA 80kA 100kA
最大持续工作电压 (Uc) 320V 385V 420V 440V 320V 385V 420V 440V 320V 385V 420V 440V
保护水平 (Up)kV ＜2.0 ＜2.2 ＜2.2 ＜2.4 ＜2.2 ＜2.5 ＜2.5 ＜2.7 ＜2.5 ＜2.5 ＜3.0 ＜3.2
漏电流 (75%Uc1mA) ＜ 20μA
试验分类 Ⅱ级
防护等级 IP20 级
建议保险丝或断路器 40A~63A
安装方式 35mm 标准卡轨
极 数 1P 2P 3P 4P
外形及安装尺寸 (mm) 90×27×67 90×54×67 90×81×67 90×108×67
