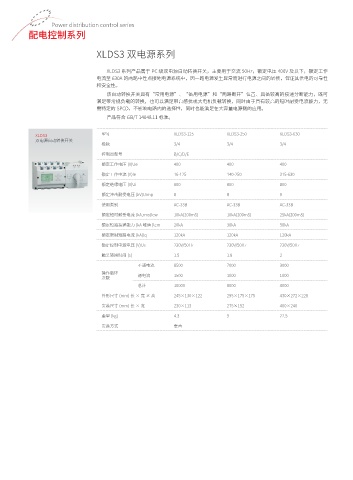

Power distribution control series
配电控制系列

XLDS3 双电源系列

XLDS3 系列产品属于 PC 级双电源自动转换开关，主要用于交流 50Hz，额定电压 400V 及以下，额定工作
电流至 630A 的两路中性点接地电源系统中，因一路电源发生异常而进行电源之间的转换，保证其供电的可靠性
和安全性。
该自动转换开关具有“常用电源”、“备用电源”和“两路断开”位置、具备较高的接通分断能力，既可
满足带常规负载的转换，也可以满足带高感抗或大电机负载转换，同时由于具有较高的短时耐受电流能力，无
需特定的 SPCD，不影响电路内的选择性，同时也能满足在大容量电源侧的应用。
产品符合 GB/T 14048.11 标准。

XLDS3 型号 XLDS3-125 XLDS3-250 XLDS3-630
双电源自动转换开关
极数 3/4 3/4 3/4
控制器型号 B/C/D/E
额定工作电压 (V)Ue 400 400 400
额定工作电流 (A)Ie 16-125 140-250 315-630

额定绝缘电压 (V)Ui 800 800 800
额定冲击耐受电压 (kV)Uimp 8 8 8
使用类别 AC-33B AC-33B AC-33B
额定短时耐受电流 (kA,rms)lcw 10kA(200mS) 10kA(200mS) 25kA(200mS)
额定短路接通能力 (kA 峰值 )lcm 20kA 30kA 50kA
额定限制短路电流 (kA)lq 120kA 120kA 120kA
额定控制电源电压 (V)Us 230V/50Hz 230V/50Hz 230V/50Hz

触头转换时间 (s) 1.5 1.8 2
不通电流 8500 7000 3000
操作循环
通电流 1500 1000 1000
次数
总计 10000 8000 4000
外形尺寸 (mm) 长 × 宽 × 高 245×130×122 295×175×175 430×272×228
安装尺寸 (mm) 长 × 宽 230×113 275×152 400×240
重量 (kg) 4.3 9 22.5
安装方式 垂直
