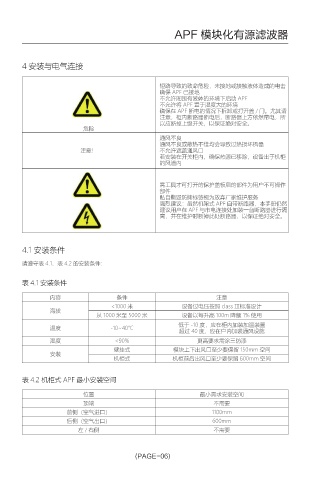

APF 模块化有源滤波器

4 安装与电气连接

短路导致的致命危险，未接地或接触液体造成的电击
确保 APF 已接地
不允许周围有液体的环境下启动 APF
不允许将 APF 置于湿度大的环境
确保在 APF 断电的情况下拆卸或打开盖 / 门。尤其请
注意，柜内断路器断电后，断路器上方依然带电，所
以应断掉上级开关，以保证绝对安全。
危险
通风不良
通风不良或散热不佳均会导致过热损坏机器
注意！ 不允许遮盖通风口
若安装在开关柜内，确保热源已移除，设备出于机柜
的风道内

需工具才可打开的保护盖板后的部件为用户不可操作
部件
私自撕毁防撕标签视为放弃厂家维护服务
强烈建议：虽然机架式 APF 自带断路器，本手册仍然
建议用户在 APF 与市电连接处加装一台断路器进行隔
离，并在维护时断掉此处断路器，以保证绝对安全。

4.1 安装条件
请遵守表 4.1、表 4.2 的安装条件：

表 4.1 安装条件

内容 条件 注意
<1000 米 设备过电压按照 class Ⅲ标准设计
海拔
从 1000 米至 5000 米 设备以每升高 100m 降额 1% 使用
低于 -10 度，应在柜内加装加温装置
温度 -10~40℃
超过 40 度，应在户内加装通风设施
湿度 <90% 更高要求需涂三防漆
壁挂式 模块上下出风口至少要保留 150mm 空间
安装
机柜式 机柜前后出风口至少要保留 600mm 空间

表 4.2 机柜式 APF 最小安装空间
位置 最小需求安装空间
顶端 不需要
前侧（空气进口） 1100mm
后侧（空气出口） 600mm
左/ 右侧 不需要

(PAGE-06)
