P. 12
APF 模块化有源滤波器

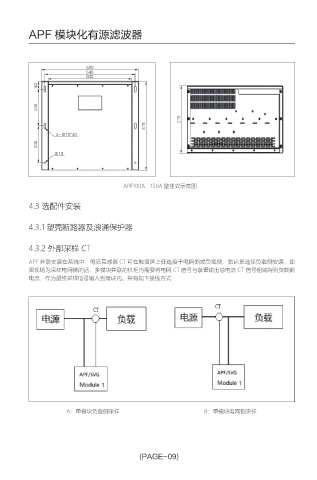

APF100A、150A 壁挂式示意图
4.3 选配件安装
4.3.1 塑壳断路器及浪涌保护器
4.3.2 外部采样 CT
APF 并联安装在系统中，电流互感器 CT 可在触摸屏上任选接于电网侧或负载侧，默认是选择负载侧安装，如
果现场为采样电网侧的话，多模块并联的机柜内需要将电网 CT 信号与装置输出总电流 CT 信号相减得到负载侧
电流，作为最终采样信号输入到模块内。共有如下接线方式：
A：单模块负载侧采样 B：单模块电网侧采样
(PAGE-09)
