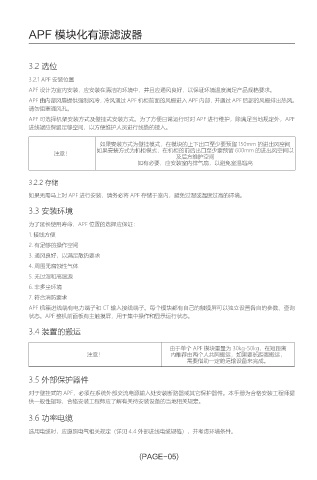

APF 模块化有源滤波器
3.2 选位
3.2.1 APF 安装位置
APF 设计为室内安装，应安装在清洁的环境中，并且应通风良好，以保证环境温度满足产品规格要求。
APF 由内部风扇提供强制风冷，冷风通过 APF 机柜前面的风栅进入 APF 内部，并通过 APF 后部的风栅排出热风。
请勿阻塞通风孔。
APF 可选择机架安装方式及壁挂式安装方式。为了方便日常运行时对 APF 进行维护，除满足当地规定外，APF
进线端应保留足够空间，以方便维护人员进行线缆的接入。
如果安装方式为壁挂模式，在模块的上下出口至少要预留 150mm 的进出风空间
如果安装方式为机柜模式，在机柜的前后出口至少要预留 600mm 的进出风空间以
注意！
及后方维护空间
如有必要，应安装室内排气扇，以避免室温增高
3.2.2 存储
如果无需马上对 APF 进行安装，请务必将 APF 存储于室内，避免过湿或温度过高的环境。
3.3 安装环境
为了延长使用寿命，APF 位置的选择应保证：
1. 接线方便
2. 有足够的操作空间
3. 通风良好，以满足散热要求
4. 周围无腐蚀性气体
5. 无过湿和高温源
6. 非多尘环境
7. 符合消防要求
APF 机箱进线端有电力端子和 CT 输入接线端子。每个模块都有自己的触摸屏可以独立设置各自的参数、查询
状态。APF 整机前面板有主触摸屏，用于集中操作和显示运行状态。
3.4 装置的搬运
由于单个 APF 模块重量为 30kg-50kg，在短距离
注意！ 内推荐由两个人共同搬运，如果要长距离搬运，
需要借助一定的运输设备来完成。
3.5 外部保护器件
对于壁挂式的 APF，必须在系统外部交流电源输入处安装断路器或其它保护器件。本手册为合格安装工程师提
供一般性指导，合格安装工程师应了解有关待安装设备的当地相关规定。
3.6 功率电缆
选用电缆时，应遵照电气相关规定（详见 4.4 外部进线电缆规格），并考虑环境条件。
(PAGE-05)
