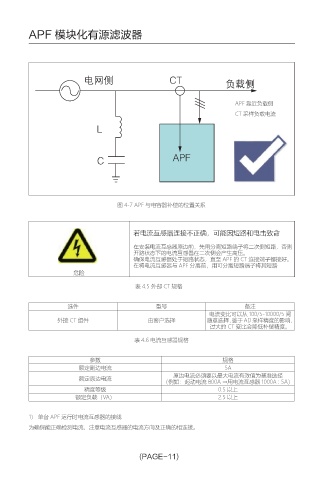

APF 模块化有源滤波器

⩡㑽ӓ $5 䉋䒩ӓ

APF 靠近负载侧
CT 采样负载电流
-

$ "1'

图 4-7 APF 与电容器补偿的位置关系

若电流互感器连接不正确，可能因短路和电击致命

在安装电流互感器原边前，先用分离短路端子将二次侧短路，否则
开路状态下的电流互感器在二次侧会产生高压。
确保电流互感器处于短路状态，直至 APF 的 CT 连接端子都接好。
在将电流互感器与 APF 分离前，用可分离短路端子将其短路
危险
表 4.5 外部 CT 规格

选件 型号 备注
电流变比可以从 100/5-10000/5 间
外接 CT 组件 由客户选择 随意选择 , 鉴于 AD 采样精度的影响，
过大的 CT 变比会降低补偿精度。
表 4.6 电流互感器规格

参数 规格
额定副边电流 5A
原边电流必须要以最大电流有效值为基准选择
额定原边电流
（例如：起动电流 800A →用电流互感器 1000A : 5A）
精度等级 0.5 以上
额定负载（VA） 2.5 以上

1） 单台 APF 运行时电流互感器的接线
为确保能正确检测电流，注意电流互感器的电流方向及正确的相连接。

(PAGE-11)
