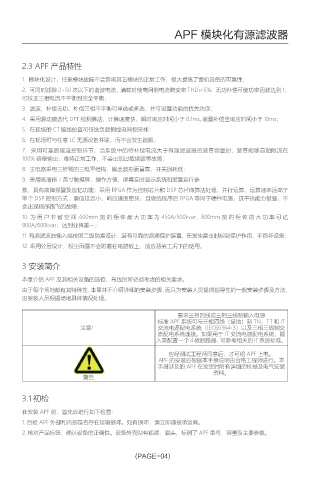

APF 模块化有源滤波器

2.3 APF 产品特性
1. 模块化设计，任意模块故障不会影响其它模块的正常工作，极大提高了整机设备的可靠性；
2. 可同时滤除 2~50 次以下的谐波电流，满载时使电网侧电流畸变率 THDi<5%；无功补偿可使功率因数达到 1；
可校正三相电流不平衡到完全平衡；
3. 滤波、补偿无功、补偿三相不平衡可单选或多选，并可设置功能的优先次序；
4. 采用滑动窗迭代 DFT 检测算法，计算速度快，瞬时响应时间小于 0.1ms, 装置补偿全响应时间小于 10ms；
5. 在现场的 CT 接线位置可任选负载侧或电网侧采样；
6. 在现场可与任意 LC 无源设备并联，而不会发生谐振；
7. 采用可靠的限流控制环节，当系统中的待补偿电流大于有源滤波器的装置容量时，装置能够自动限流在
100% 容量输出，维持正常工作，不会出现过载烧毁等故障；
8. 主电路采用三桥臂的三电平结构，输出波形质量高，开关损耗低；
9. 采用高清晰 7 英寸触摸屏，操作方便，屏幕实时显示系统和装置运行参
数，具有故障报警及追忆功能；采用 FPGA 作为控制芯片和 DSP 芯片做算法处理，并行运算，运算速率远高于
单个 DSP 控制方式，通信延迟小，响应速度更快，且烧结程序后 FPGA 等同于硬件电路，抗干扰能力极强，不
会出现程序跑飞的故障；
10. 为 用 户 节 省 空 间 ,600mm 宽 的 柜 体 最 大 功 率 为 450A/300kvar，800mm 宽 的 柜 体 的 大 功 率 可 达
900A/600kvar，达到业界第一；
11. 有源滤波器输入端按照二级防雷设计，装有可靠的浪涌保护装置，在发生雷击时起到保护作用，不损坏设备；
12. 采用分层设计，粉尘雨露不会附着在电路板上，适应恶劣工况下的使用。

3 安装简介
本章介绍 APF 及其相关设备的选位、布线时所必须考虑的相关要求。
由于每个场地都有其特殊性，本章并不介绍详细的安装步骤，而只为安装人员提供指导性的一般安装步骤及方法，
由安装人员根据场地具体情况处理。

要求三相四线或三相三线制输入电源
标准 APF 系统可与三相四线（接地）制 TN，TT 和 IT
注意！ 交流电源配电系统（IEC60364-3）以及三相三线制交
流配电系统连接。如果用于 IT 交流电源配电系统，输
入需配置一个４极断路器，可参考相关的 IT 系统标准。
应经调试工程师同意后，才可给 APF 上电。
APF 的安装应根据本手册说明由合格工程师进行。本
手册涉及的 APF 在发货时附有详细的机械及电气安装
资料。
警告

3.1 初检
在安装 APF 前，首先应进行如下检查：
1. 目检 APF 外部和内部是否存在运输损坏。如有损坏，请立即通报承运商。
2. 核对产品标签，确认设备的正确性。设备外壳贴有铭牌、眉头，标明了 APF 型号、容量及主要参数。
