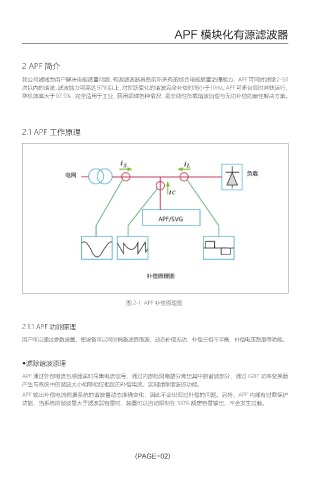

APF 模块化有源滤波器
2 APF 简介
我公司竭诚为用户解决电能质量问题，有源滤波器具备前所未有的综合电能质量治理能力， APF可同时滤除2-50
次以内的谐波，滤波能力可高达97%以上，对阶跃变化的谐波完全补偿时间小于10ms。APF可多台同时并联运行，
整机效率大于 97.5%，完全适用于工业、民用领域各种情况，是非线性负载谐波治理与无功补偿的最佳解决方案。
2.1 APF 工作原理
图 2-1 APF 补偿原理图
2.1.1 APF 功能原理
用户可以通过参数设置，使设备可以同时具备滤除谐波、动态补偿无功、补偿三相不平衡、补偿电压跌落等功能。
◆滤除谐波原理
APF 通过外部电流互感器实时采集电流信号，通过内部检测电路分离出其中的谐波部分，通过 IGBT 功率变换器
产生与系统中的谐波大小相等相位相反的补偿电流，实现滤除谐波的功能。
APF 输出补偿电流根据系统的谐波量动态准确变化，因此不会出现过补偿的问题。另外，APF 内部有过载保护
功能，当系统的谐波量大于滤波器容量时，装置可以自动限制在 100% 额定容量输出，不会发生过载。
