APF 模块化有源滤波器

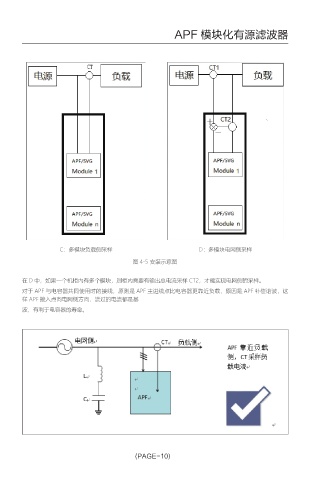

C：多模块负载侧采样 D：多模块电网侧采样
图 4-5 安装示意图

在 D 中，如果一个机柜内有多个模块，则柜内需要有输出总电流采样 CT2，才能实现电网侧的采样。
对于 APF 与电容器共同使用时的接线，原则是 APF 主进线点比电容器更靠近负载，原因是 APF 补偿谐波，这
样 APF 接入点向电网侧方向，流过的电流都是基
波，有利于电容器的寿命。

(PAGE-10)
