APF 模块化有源滤波器

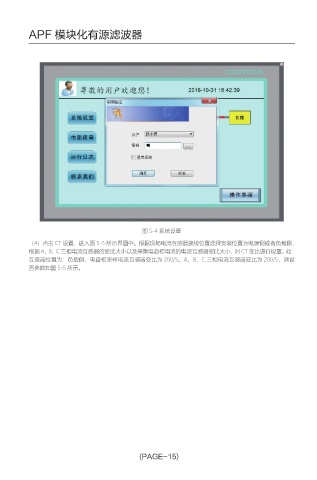

图 5-4 系统设置
（4）点击 CT 设置，进入图 5-5 所示界面中。根据现场电流互感器接线位置选择安装位置为电源侧或者负载侧，
根据 A、B、C 三相电流互感器的变比大小以及采集电容柜电流的电流互感器变比大小，对 CT 变比进行设置。如：
互感器位置为：负载侧，电容柜采样电流互感器变比为 200/5。A、B、C 三相电流互感器变比为 200/5，则设
置参数如图 5-5 所示。
(PAGE-15)
