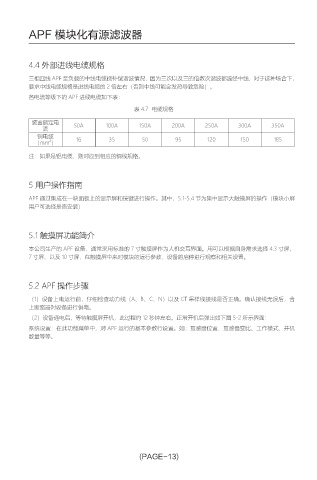

APF 模块化有源滤波器
4.4 外部进线电缆规格
三相四线 APF 至负载的中线电缆视补偿谐波情况，因为三次以及三的倍数次谐波都流经中线，对于这种场合下，
要求中线电缆规格是进线电缆的 2 倍左右（否则中线可能会发热导致危险）。
各电流等级下的 APF 进线电缆如下表：
表 4.7 电缆规格
装置额定电 50A 100A 150A 200A 250A 300A 350A
流
铜电缆
（mm ） 16 35 50 95 120 150 185
2
注：如果是铝电缆，则对应到相应的铜线规格。
5 用户操作指南
APF 通过集成在一块面板上的显示屏和按键进行操作。其中，5.1-5.4 节为集中显示大触摸屏的操作（模块小屏
用户可选择是否安装）
5.1 触摸屏功能简介
本公司生产的 APF 设备，通常采用标准的 7 寸触摸屏作为人机交互界面。用可以根据自身需求选择 4.3 寸屏、
7 寸屏、以及 10 寸屏，在触摸屏中来对模块的运行参数，设备的启停进行观察和相关设置。
5.2 APF 操作步骤
（1）设备上电运行前，仔细检查动力线（A、B、C、N）以及 CT 采样线接线是否正确。确认接线无误后，合
上断路器对设备进行供电。
（2）设备通电后，等待触摸屏开机，此过程约 12 秒钟左右。正常开机后弹出如下图 5-2 所示界面：
系统设置：在此功能菜单中，对 APF 运行的基本参数行设置。如：互感器位置、互感器变比、工作模式、并机
数量等等。
(PAGE-13)
