APF 模块化有源滤波器

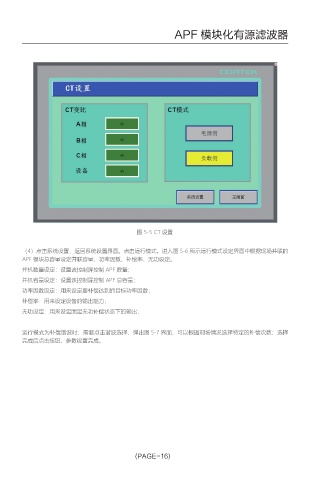

图 5-5 CT 设置
（4）点击系统设置，返回系统设置界面。点击运行模式。进入图 5-6 所示运行模式设定界面中根据现场并联的
APF 模块总容量设定并联容量、功率因数、补偿率、无功设定。
并机数量设定：设置该控制屏控制 APF 数量；
并机容量设定：设置该控制屏控制 APF 总容量；
功率因数设定：用来设定要补偿达到的目标功率因数；
补偿率：用来设定设备的输出能力；
无功设定：用来设定固定无功补偿状态下的输出；
运行模式为补偿谐波时；需要点击谐波选择，弹出图 5-7 界面，可以根据现场情况选择特定的补偿次数；选择
完成后点击按钮，参数设置完成。
