APF 模块化有源滤波器

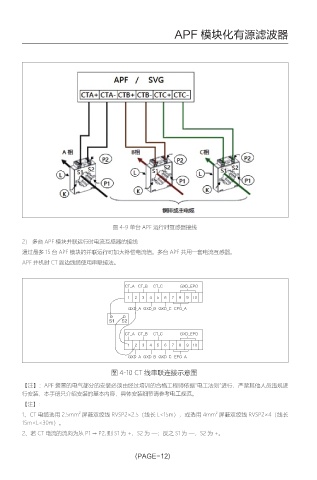

图 4-9 单台 APF 运行时互感器接线
2） 多台 APF 模块并联运行时电流互感器的接线
通过最多 15 台 APF 模块的并联运行可加大补偿电流值。多台 APF 共用一套电流互感器。
APF 并机时 CT 副边线缆使用串联接法。

$5@" $5@# $5@$ (9%@&10

(9%@" (9%@# (9%@$ &10@"
4 4
$5@" $5@# $5@$ (9%@&10

(9%@" (9%@# (9%@$ &10@"

图 4-10 CT 线串联连接示意图
【注】：APF 装置的电气部分的安装必须由经过培训的合格工程师依据“电工法则”进行，严禁其他人员违规进
行安装，本手册只介绍安装的基本内容，具体安装细节请参考电工规范。
【注】：
2
2
1、CT 电缆选用 2.5mm 屏蔽双绞线 RVSP2×2.5（线长 L<15m），或选用 4mm 屏蔽双绞线 RVSP2×4（线长
15m<L<30m）。
2、若 CT 电流的流向为从 P1 → P2, 则 S1 为 +，S2 为 —；反之 S1 为 —，S2 为 +。
(PAGE-12)
