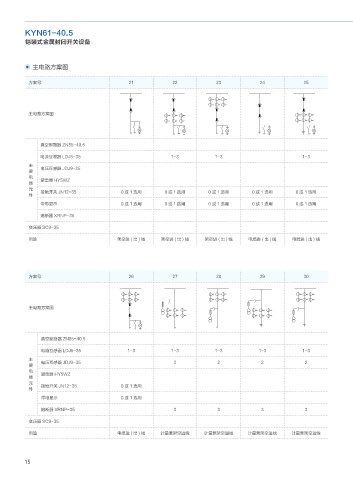

KYN61-40.5
铠装式金属封闭开关设备
主电路方案图
方案号 21 22 23 24 25
主电路方案图
真空断路器 ZN85-40.5
电流互感器 LDJ5-35 1-3 1-3 1-3
主 电压互感器 JDJ9-35
要
电 避雷器 HY5WZ
器
元 接地开关 JN12-35 0或1选用 0或1选用 0或1选用 0或1选用 0或1选用
件
带电显示 0或1选用 0或1选用 0或1选用 0或1选用 0或1选用
熔断器 XRNP-35
变压器 SC9-35
用途 架空进(出)线 架空进(出)线 架空进(出)线 电缆进(出)线 电缆进(出)线
方案号 26 27 28 29 30
主电路方案图
真空断路器 ZN85-40.5
电流互感器 LDJ5-35 1-3 1-3 1-3 1-3 1-3
主 电压互感器 JDJ9-35 2 2 2 2
要
电 避雷器 HY5WZ
器
元 接地开关 JN12-35 0或1选用
件
带电显示 0或1选用
熔断器 XRNP-35 3 3 3 3
变压器 SC9-35
用途 电缆进(出)线 计量兼架空进线 计量兼架空进线 计量兼架空进线 计量兼架空进线
15
