KYN61-40.5
                                                                                          铠装式金属封闭开关设备

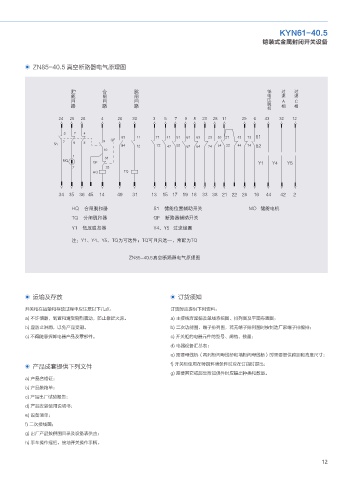

            ZN85-40.5 真空断路器电气原理图



                          贮能回路      合闸回路       跳闸回路                                         电压 扣 低 脱  过流  过流

                                                                                                A 相  C 相

                     24  25  26    4     20   30     3  5   7  9  8  23  28  11    29  6  43   32   12


                      3   2  4
                                          83   11     71  41  51  61  63  23  53  21  43  73 81
                      7   6  8      9  QF
                   S1
                                          84   12     72  42  52  62  64  24  54  22  44  74  82
                                    10
                          1         34
                      MQ
                                QF                                                      Y1   Y4   Y5
                         2           33
                                HQ         TQ
                     34  35  36 45  14   49   31    13  15 17  19 18  33  38 21 22  28  16  44  42  2

                         HQ    合闸脱扣器                 S1    储能位置辅助开关                  MO   储能电机
                         TQ    分闸脱扣器                 QF    断路器辅助开关
                         Y1    低压脱扣器                 Y4、Y5   过流线圈

                         注:Y1、Y4、Y5、TQ为可选件;TQ可且只选一,常配为TQ


                                             ZN85-40.5真空断路器电气原理图






            运输及存放                                            订货须知
          开关柜在运输和存放过程中应注意以下几点:                             订货时应提供下列资料:
          a) 不许倾翻,到置和遭受剧烈震动,防止靠近火源。                        a) 主接线方案编及单线系统图、排列图及平面布置图;
          b) 应防止淋雨,以免产品受潮。                                 b) 二次功能图、端子排列图,若无端子排列图时按制造厂家端子排编排;
          c) 不得随意拆卸电器产品及零部件。                               c) 开关柜的电器元件的型号、规格、数量;
                                                           d) 电器设备汇总表;
                                                           e) 需要母线桥(两列柜间母线桥和墙柜间母线桥)时需要提供跨距和高度尺寸;
            产品成套提供下列文件                                     f) 开关柜使用在特别环境条件时应在订货时提出;
                                                           g) 需要其它或超出附加供件时应提出种类和数量。
          a) 产品合格证;
          b) 产品装箱单;
          c) 产品出厂试验报告;
          d) 产品安装使用说明书;
          e) 设备清单;
          f) 二次接线图;
          g) 出厂产品按供图目录及设备表供应;
          h) 手车操作摇把,接地开关操作手柄。
