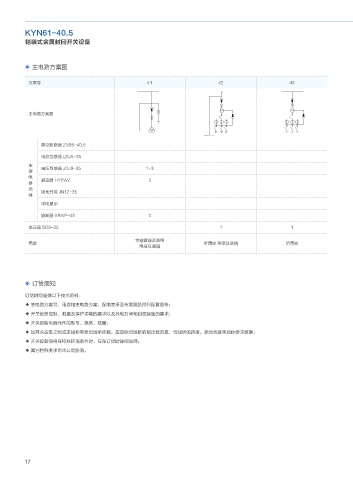

KYN61-40.5
铠装式金属封闭开关设备
主电路方案图
方案号 41 42 43
主电路方案图
真空断路器 ZN85-40.5
电流互感器 LDJ5-35
主 电压互感器 JDJ9-35 1-3
要
电 避雷器 HY5WZ 3
器
元 接地开关 JN12-35
件
带电显示
熔断器 XRNP-35 3
变压器 SC9-35 1 1
带避雷器及联络
用途 所用变 架空及联络 所用变
电压互感器
订货须知
订货时须提供以下技术资料：
◆ 主电路方案号、用途和主电路方案、配电室平面布置图及排列配置图等；
◆ 开关设备控制、测量及保护功能的要求以及其他封闭和自动装置的要求；
◆ 开关设备电器元件的型号、规格、数量；
◆ 如开关设备之间或进线柜需要母线桥连接，应提供母线桥的额定载流量，母线桥的跨度，距地高度等具体要求数据；
◆ 开关设备使用在特殊环境条件时，应在订货时详细说明；
◆ 其它特殊要求同本公司协商。
17
