KYN61-40.5
铠装式金属封闭开关设备

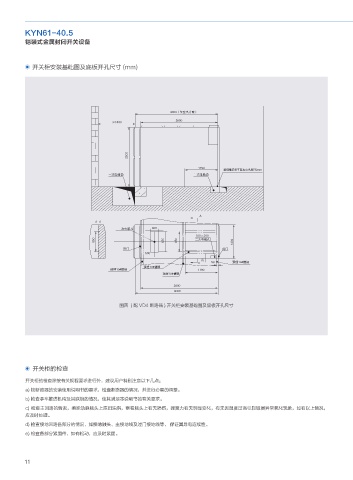

开关柜安装基础图及底板开孔尺寸 (mm)

3000（架空出方案）
2800
≥1500

2500

1190
基础框架顶平面高山出地坪2mm
一次电缆钩 二次电缆沟

Ａ
A-A
一次电缆孔 300
100×200
850 850 850 二次电缆孔 1400
后门 前门
500
20
A 50 预理10#槽钢
预理10#槽钢
预理10#槽钢 1190
预理10#槽钢
2800
3000

图四 ( 配 VD4 断路器 ) 开关柜安装基础图及底板开孔尺寸

开关柜的检查

开关柜的检查除按有关规程要求进行外，建议用户特别注意以下几点：
a) 按断路器的安装使用说明书的要求，检查断路器的情况，并进行必要的调整。
b) 检查手车推进机构及其联锁的情况，使其满足本说明书的有关要求。
c) 检查主回路的情况，擦除动静触头上陈旧油脂，察看触头上有无损伤，弹簧力有无明显变化，有无因温度过高引起镀层异常氧化现象，如有以上情况，
应及时处理。
d) 检查接地回路各部分的情况，如接地触头、主接地线及过门接地线等， 保证其导电连续性。
e) 检查各部分紧固件，如有松动，应及时紧固。

11
