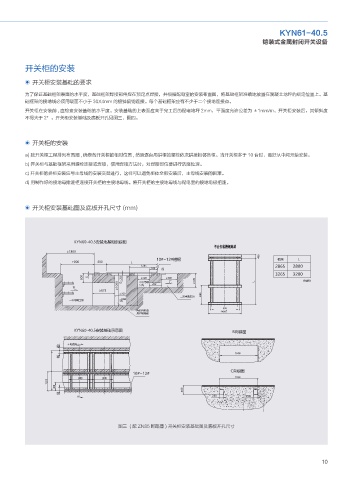

Page 15 - 西安威腾电器成套设备有限公司(KYN61)

KYN61-40.5
铠装式金属封闭开关设备

开关柜的安装

开关柜安装基础的要求
为了保证基础框架表面的水平度，基础框架焊接部件应在预定点焊接，并根据配电室的安装布置图，将基础框架准确地放置在混凝土地坪的规定位置上。基
础框架的接地线必须用载面不小于 30X4mm 的镀锌扁钢连接。每个基础框架应有不少于二个接地连接点。
开关柜在安装前 , 应检查安装基础的水平度。安装基础的上表面应高于完工后的配电地坪 2mm，平面度允许公差为 ±1mm/m。开关柜安装后，其倾斜度
不得大于 2°。开关柜安装基础及底板开孔见图三、图四。

开关柜的安装

a) 按开关柜工程排列布置图 , 确定各开关柜的相对位置 , 然后逐台用拼柜的螺栓依次拼接相邻各柜。当开关柜多于 10 台时，最好从中间开始安装。
b) 开关柜与基础框架采用螺栓连接或焊接，使用焊接方法时，对焊接部位要进行防腐处理。
c) 开关柜的拼柜安装应与主母线的安装交替进行，这样可以避免柜体全部安装后，主母线安装的困难。
d) 用制作好的接地母排逐柜连接开关柜的主接地母线。将开关柜的主接地母线与配电室的接地电极相连。

开关柜安装基础图及底板开孔尺寸 (mm)

1?4 ؍੸ׂ֪ҋӻં֣
ʈ

d ࠤୖ ߱ࢋ 2
ʈ

ӹ

d иࠩऄ৘ ʈ ʈ SS
ʈ
ʈ ӣ㿺
ʈ
ʈ
иࠩऄ৘П㿺
▲ࠩऄ৘П㿺 ▲ࠩऄ৘
ӣ㿺

㿺ङיڥं
ऀۯ࣫֫ؔ
1?4 ؍੸ׂॅॐ۞֣ (էં֣
Пऄ৘㿺

)էં֣
d

图三 ( 配 ZN85 断路器 ) 开关柜安装基础图及底板开孔尺寸
