KYN61-40.5
铠装式金属封闭开关设备

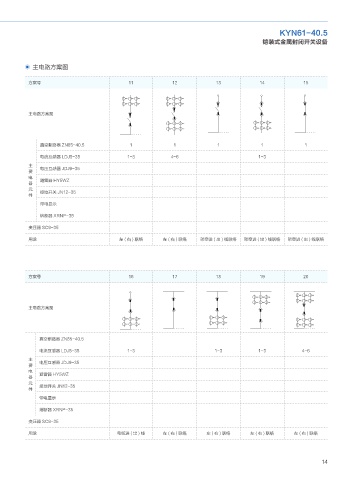

主电路方案图

方案号 11 12 13 14 15

主电路方案图

真空断路器 ZN85-40.5 1 1 1 1 1
电流互感器 LDJ5-35 1-3 4-6 1-3
主 电压互感器 JDJ9-35
要
电 避雷器 HY5WZ
器
元 接地开关 JN12-35
件
带电显示

熔断器 XRNP-35
变压器 SC9-35

用途 左(右)联络 左(右)联络 架空进 ( 出 ) 线联络 架空进 ( 出 ) 线联络 架空进 ( 出 ) 线联络

方案号 16 17 18 19 20

主电路方案图

真空断路器 ZN85-40.5
电流互感器 LDJ5-35 1-3 1-3 1-3 4-6
主 电压互感器 JDJ9-35
要
电 避雷器 HY5WZ
器
元 接地开关 JN12-35
件
带电显示

熔断器 XRNP-35
变压器 SC9-35

用途 电缆进(出)线 左(右)联络 左(右)联络 左(右)联络 左(右)联络

14
