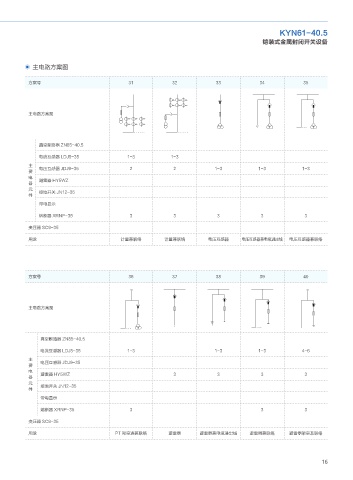

KYN61-40.5
铠装式金属封闭开关设备
主电路方案图
方案号 31 32 33 34 35
主电路方案图
真空断路器 ZN85-40.5
电流互感器 LDJ5-35 1-3 1-3
主 电压互感器 JDJ9-35 2 2 1-3 1-3 1-3
要
电 避雷器 HY5WZ
器
元 接地开关 JN12-35
件
带电显示
熔断器 XRNP-35 3 3 3 3 3
变压器 SC9-35
用途 计量兼联络 计量兼联络 电压互感器 电压互感器兼电缆进出线 电压互感器兼联络
方案号 36 37 38 39 40
主电路方案图
真空断路器 ZN85-40.5
电流互感器 LDJ5-35 1-3 1-3 1-3 4-6
主 电压互感器 JDJ9-35
要
电 避雷器 HY5WZ 3 3 3 3
器
元 接地开关 JN12-35
件
带电显示
熔断器 XRNP-35 3 3 3
变压器 SC9-35
用途 PT 架空进兼联络 避雷器 避雷器兼电缆进出线 避雷器兼联络 避雷器架空及联络
