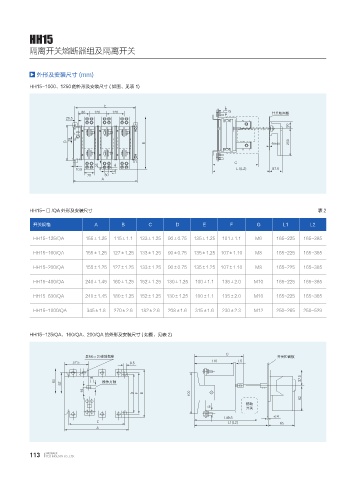

HH15

隔离开关熔断器组及隔离开关

外形及安装尺寸 (mm)

HH15-1000、1250 的外形及安装尺寸 ( 如图、见表 1)

&
( ᐬڟᴈ䲎Ძ

% # NBY

$

- -

"

HH15- □ /QA 外形及安装尺寸 表2

开关规格 A B C D E F G L1 L2

HH15-125/QA 155±1.25 115±1.1 133±1.25 90±0.75 135±1.25 101±1.1 M6 165~225 165~385

HH15-160/QA 155±1.25 127±1.25 133±1.25 90±0.75 135±1.25 107±1.10 M8 165~225 165~385

HH15-200/QA 155±1.25 127±1.25 133±1.25 90±0.75 135±1.25 107±1.10 M8 165~225 165~385

HH15-400/QA 240±1.45 160±1.25 152±1.25 130±1.25 100±1.1 135±2.0 M10 165~225 165~385

HH15-630/QA 240±1.45 180±1.25 152±1.25 130±1.25 100±1.1 135±2.0 M10 165~225 165~385

HH15-1000/QA 345±1.8 270±2.6 182±2.6 208±1.6 315±1.6 230±2.3 M12 250~265 250~529

HH15-125/QA、160/QA、200/QA 的外形及安装尺寸 ( 如图、见表 2)

$
㷱. f ᣑ౜㳦ᴿ ᐬڟᴈ䲎Ძ

᧹҈᫥䒠

% ' #

䒱ߕ
( ᐬڟ
ŋ
& - -
"
