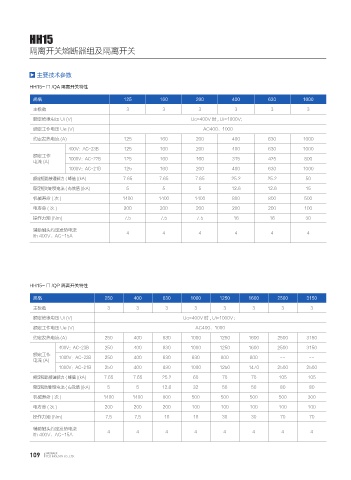

HH15

隔离开关熔断器组及隔离开关

主要技术参数
HH15- □ /QA 隔离开关特性

规格 125 160 200 400 630 1000
主极数 3 3 3 3 3 3
额定绝缘电压 Ui (V) Ue=400V 时 , Ui=1000V；
额定工作电压 Ue (V) AC400、1000
约定发热电流 (A) 125 160 200 400 630 1000

400V：AC-23B 125 160 200 400 630 1000
额定工作 1000V：AC-22B 125 160 160 315 425 800
电流 (A)
1000V：AC-21B 125 160 200 400 630 1000
额定短路接通能力 ( 峰值 )(kA) 7.65 7.65 7.65 25.2 25.2 50
额定短时耐受电流 ( 有效值 )(kA) 5 5 5 12.6 12.6 15
机械寿命 ( 次 ) 1400 1400 1400 800 800 500
电寿命(次) 200 200 200 200 200 100
操作力矩 (Nm) 7.5 7.5 7.5 16 16 30

辅助触头约定发热电流 4 4 4 4 4 4
lth 400V、AC-15A

HH15- □ /QP 隔离开关特性

规格 250 400 630 1000 1250 1600 2500 3150
主极数 3 3 3 3 3 3 3 3
额定绝缘电压 Ui (V) Ue=400V 时 , Ui=1000V；
额定工作电压 Ue (V) AC400、1000
约定发热电流 (A) 250 400 630 1000 1250 1600 2500 3150
400V：AC-23B 250 400 630 1000 1250 1600 2500 3150
额定工作 1000V：AC-22B 250 400 630 630 800 800 -- --
电流 (A)
1000V：AC-21B 250 400 630 1000 1250 1470 2500 2500
额定短路接通能力 ( 峰值 )(kA) 7.65 7.65 25.2 60 70 70 105 105

额定短时耐受电流 ( 有效值 )(kA) 5 5 12.6 32 50 50 80 80
机械寿命 ( 次 ) 1400 1400 800 500 500 500 500 300
电寿命(次) 200 200 200 100 100 100 100 100
操作力矩 (Nm) 7.5 7.5 16 16 30 30 70 70

辅助触头约定发热电流 4 4 4 4 4 4 4 4
lth 400V、AC-15A
