HH15

隔离开关熔断器组及隔离开关

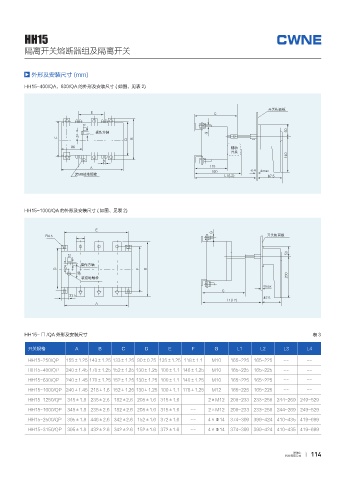

外形及安装尺寸 (mm)

HH15-400/QA、630/QA 的外形及安装尺寸 ( 如图、见表 2)

ᐬڟᴈ䲎Ძ
& $

᧹҈᫥䒠 (

' #
%
䒱ߕ
ᐬڟ

"
ŋ NBY
㷱. ᣑ౜㳦ᴿ - -

HH15-1000/QA 的外形及安装尺寸 ( 如图、见表 2)

&
(
3 ᐬڟᴈ䲎Ძ

᧹҈᫥䒠

% ' #

㷱ᣑ౜㳦ᴿ
NBY
$

- -
"

HH15- □ /QA 外形及安装尺寸 表3

开关规格 A B C D E F G L1 L2 L3 L4

HH15-250/QP 155±1.25 143±1.25 133±1.25 90±0.75 135±1.25 118±1.1 M10 165~225 165~225 -- --
HH15-400/QP 240±1.45 170±1.25 152±1.25 130±1.25 100±1.1 140±1.25 M10 165~225 165~225 -- --
HH15-630/QP 240±1.45 170±1.25 152±1.25 130±1.25 100±1.1 140±1.25 M10 165~225 165~225 -- --
HH15-1000/QP 240±1.45 218±1.6 152±1.25 130±1.25 100±1.1 178±1.25 M12 165~225 165~225 -- --
HH15-1250/QP 345±1.8 235±2.6 182±2.6 208±1.6 315±1.6 -- 2×M12 208~233 233~258 244~269 249~529

HH15-1600/QP 345±1.8 235±2.6 182±2.6 208±1.6 315±1.6 -- 2×M12 208~233 233~258 244~269 249~529
HH15-2500/QP 395±1.8 446±2.6 342±2.6 152±1.6 372±1.6 -- 4×Φ14 374~399 399~424 410~435 419~699
HH15-3150/QP 395±1.8 432±2.6 342±2.6 152±1.6 372±1.6 -- 4×Φ14 374~399 399~424 410~435 419~699
