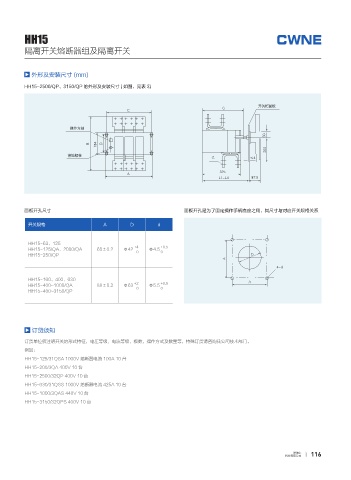

Page 125 - 维纳尔科技有限公司

HH15

隔离开关熔断器组及隔离开关

外形及安装尺寸 (mm)

HH15-2500/QP、3150/QP 的外形及安装尺寸 ( 如图、见表 3)

৉ԉആᬍೞ
%
'

௼ѧ఺ᢜ

$ &

஡ݤᚬഠ
) Ĺ

#
. .

面板开孔尺寸 面板开孔是为了固定操作手柄底座之用，其尺寸与对应开关规格关系

开关规格 A D d

HH15-63、125
HH15-125/QA、2000/QA 65±0.2 Φ42 +4 0 Φ4.5 +0.5
0
HH15-250/QP &
#
F

HH15-160、400、630 #
HH15-400~1000/QA 88±0.2 Φ63 +2 0 Φ5.5 +0.5
0
HH15-400~3150/QP

订货须知

订货单位须注明开关的形式特征，电压等级，电流等级，极数，操作方式及数量等，特殊订货请咨询我公司技术部门。
例如：
HH15-125/31QSA 1000V 熔断器电流 100A 10 台
HH15-200/3QA 400V 10 台
HH15-2500/32QP 400V 10 台
HH15-630/31QSS 1000V 熔断器电流 425A 10 台
HH15-1000/3QAS 440V 10 台
HH15-3150/32QPS 400V 10 台
