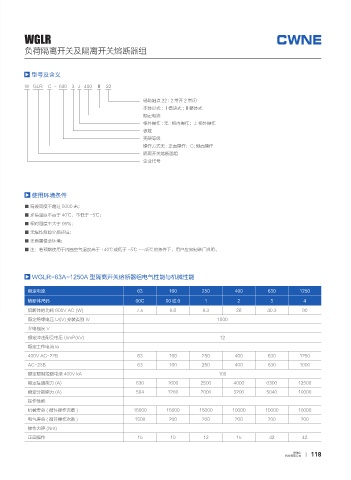

WGLR

负荷隔离开关及隔离开关熔断器组

型号及含义

W GLR C - 630 3 J 400 Ⅱ 22

辅助触点 22 : 2 常开 2 常闭
本体形式 : Ⅰ模块式 ; Ⅱ整体式
额定电流
柜外操作 : 无 : 柜内操作；J: 柜外操作
极数
壳架等级
操作方式无 : 正面操作；C: 侧面操作
隔离开关熔断器组
企业代号

使用环境条件

■ 海拨高度不越过 5000 米；
■ 环境温度不高于 40℃，不低于 -5℃；
■ 相对湿度不大于 95%；
■ 无爆炸危险介质环境；
■ 无雨雷侵袭环境；
■ 注：若预期使用于周圈空气温度高于 +40℃或低于 -5℃ ~-45℃的条件下，用户应向制造厂说明。

WGLR-63A~1250A 型隔离开关熔断器组电气性能与机械性能

额定电流 63 160 250 400 630 1250
熔断体尺码 00C 00或0 1 2 3 4
熔断体的功耗 600V AC (W) 7.5 9.6 8.3 26 40.3 90
额定绝缘电压 Ui(V) 安装类别 IV 1000
介电强度 V
额定冲击耐受电压 UimP(kV) 12
额定工作电流 Ie
400V AC-22B 63 160 250 400 630 1250
AC-23B 63 160 250 400 630 1000
额定限制短路电流 400V kA 100
额定接通能力 (A) 630 1600 2500 4000 6300 12500
额定分断能力 (A) 504 1280 2000 3200 5040 10000
操作性能
机械寿命 ( 循环操作次数 ) 15000 15000 15000 10000 10000 10000
电气寿命 ( 循环操作次数 ) 1500 200 200 200 200 200
操作力矩 (Nm)
正面操作 15 10 12 15 42 42
