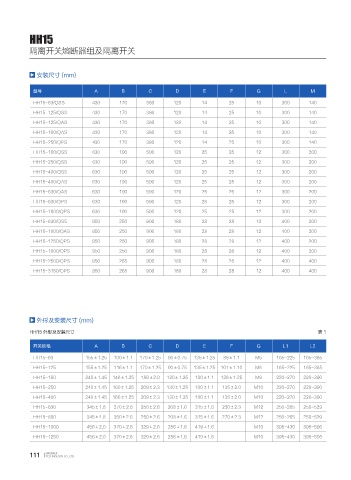

HH15

隔离开关熔断器组及隔离开关

安装尺寸 (mm)

型号 A B C D E F G L M

HH15-63/QSS 430 170 386 120 14 25 10 300 140
HH15-125/QSS 430 170 386 120 14 25 10 300 140
HH15-125/QAS 430 170 386 120 14 25 10 300 140
HH15-160/QAS 430 170 386 120 14 25 10 300 140
HH15-250/QPS 430 170 386 120 14 25 10 300 140
HH15-160/QSS 630 190 590 120 25 25 12 300 200
HH15-250/QSS 630 190 590 120 25 25 12 300 200
HH15-400/QSS 630 190 590 120 25 25 12 300 200
HH15-400/QAS 630 190 590 120 25 25 12 300 200

HH15-630/QAS 630 190 590 120 25 25 12 300 200
HH15-630/QPS 630 190 590 120 25 25 12 300 200
HH15-1000/QPS 630 190 590 120 25 25 12 300 200
HH15-630/QSS 950 250 906 180 28 28 12 400 200
HH15-1000/QAS 950 250 906 180 28 28 12 400 200
HH15-1250/QPS 950 250 906 180 28 28 12 400 200
HH15-1600/QPS 950 250 906 180 28 28 12 400 200

HH15-2500/QPS 950 265 906 180 28 28 12 400 400
HH15-3150/QPS 950 265 906 180 28 28 12 400 400

外形及安装尺寸 (mm)

HH15 外形及安装尺寸 表1

开关规格 A B C D E F G L1 L2
HH15-63 155±1.25 100±1.1 170±1.25 90±0.75 135±1.25 88±1.1 M5 165~225 165~385
HH15-125 155±1.25 116±1.1 170±1.25 90±0.75 135±1.25 101±1.10 M6 165~225 165~385
HH15-160 240±1.45 146±1.25 189±2.0 130±1.25 100±1.1 126±1.25 M8 220~270 220~390

HH15-250 240±1.45 160±1.25 209±2.3 130±1.25 100±1.1 135±2.0 M10 220~270 220~390
HH15-400 240±1.45 160±1.25 209±2.3 130±1.25 100±1.1 135±2.0 M10 220~270 220~390
HH15-630 345±1.8 270±2.6 250±2.6 208±1.6 315±1.6 230±2.3 M12 250~265 250~529
HH15-800 345±1.8 350±2.6 250±2.6 208±1.6 315±1.6 270±2.3 M12 250~265 250~529
HH15-1000 456±2.0 370±2.6 329±2.6 256±1.6 419±1.6 M10 395~430 395~595
HH15-1250 456±2.0 370±2.6 329±2.6 256±1.6 419±1.6 M10 395~430 395~595
