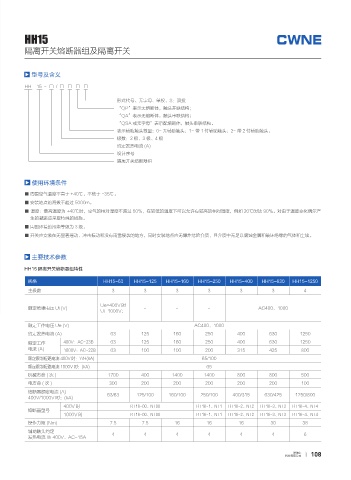

HH15

隔离开关熔断器组及隔离开关

型号及含义

HH 15 - □ / □ □ □ □

形式代号、无字母、单投、S：双投
“QP”表示无熔断体，触头并联结构；
“QA”表示无熔断体，触头串联结构；
“QSA 或无字母”表示配熔断体，触头串联结构。
表示辅助触头数量：0- 无辅助触头；1- 带 1 付辅助触头；2- 带 2 付辅助触头。
极数：2 极、3 极、4 极
约定发热电流 (A)
设计序号
隔离开关熔断器组

使用环境条件
■ 周围空气温度不高于 +40℃，不低于 -35℃。
■ 安装地点的海拔不超过 5000m。
■ 湿度：最高温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，例如 20℃时达 90%。对由于温度变化偶尔产
生的凝露应采取特殊的措施。
■ 周围环境的污染等级为 3 级。
■ 开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方，同时安装地点应无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。

主要技术参数

HH15 隔离开关熔断器组特性

规格 HH15-63 HH15-125 HH15-160 HH15-250 HH15-400 HH15-630 HH15-1250
主极数 3 3 3 3 3 3 4

Ue=400V 时
额定绝缘电压 Ui (V) - - - AC400、1000
Ui=1000V；
额定工作电压 Ue (V) AC400、1000
约定发热电流 (A) 63 125 160 250 400 630 1250
额定工作 400V：AC-23B 63 125 160 250 400 630 1250
电流 (A) 1000V：AC-22B 63 100 100 200 315 425 800
额定限制短路电流 400V 时：Y/H(kA) 65/100
额定限制短路电流 1000V 时：(kA) 65
机械寿命 ( 次 ) 1700 400 1400 1400 800 800 500
电寿命(次) 300 200 200 200 200 200 100
熔断器额定电流 (A) 63/63 125/100 160/100 250/100 400/315 630/425 1250/800
400V/1000V 时：(kA)
400V 时 RT16-00、NT00 RT16-1、NT1 RT16-2、NT2 RT16-3、NT3 RT16-4、NT4
熔断器型号
1000V 时 RT16-00、NT00 RT16-1、NT1 RT16-2、NT2 RT16-3、NT3 RT16-4、NT4
操作力矩 (Nm) 7.5 7.5 16 16 16 30 38
辅助触头约定 4 4 4 4 4 4 6
发热电流 lth 400V、AC-15A
