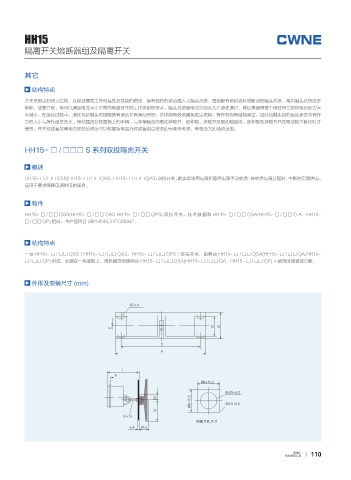

P. 119
HH15
隔离开关熔断器组及隔离开关
其它
结构特点
开关采用全封闭式结构，以保证提高工作可靠性及性能的稳定：具有独特的滚动插入式触头系统。每相都有两组这种双断点的触头系统，两组触头系统或是
串联，或是并联，就可以满足电流大小不同的电路及不同工作类别的要求。触头系统使电流分别从几个滚柱通过，其结果使得每个滚柱所受到的电动反力大
大减小。在运动过程中，滚柱与静触头的接触既有滚动又有滑动摩擦，这样能有效地避免发生熔焊。操作机构有储能弹簧，因此动触头组的运动速度与操作
力的大小与操作速度无关。操动器由装在面板上的手柄、与手柄啮合的驱动连轴节、延伸轴、连轴节及驱动轴组成。延伸轴及连轴节只在驱动轴不够长时才
使用。开关在成套装置柜内安装的深度可以根据各电器元件成套组合安装的需要来考虑，有相当大的活动范围。
HH15- □ / □□□ S 系列双投隔离开关
概述
HH15- □ / □□ QSS(HH15- □ / □□ QAS、HH15- □ / □□ QPS) 双投开关。能实现常用电源和备用电源手动转换；在转换电源过程时，中断向负载供电。
适用于要求两路电源供电的场合。
特性
HH15- □ / □□ QSS(HH15- □ / □□ QAS.HH15- □ / □□ QPS) 双投开关。技术数据和 HH15- □ / □□ QSA(HH15- □ / □□ Q A、HH15-
□ / □□ QP) 相同，本产品符合 GB14048,3.IEC60947。
结构特点
一台 HH15- □ / □□ QSS（HH15- □ / □□ QAS、HH15- □ / □□ QPS）双投开关，由两台 HH15- □ / □□ QSA(HH15- □ / □□ QA.HH15-
□ / □□ QP) 组成，安装在一块底板上，用机械连琐使两台 HH15- □ / □□ QSA(HH15- □ / □□ QA、HH15- □ / □□ QP) 不能同时接通或分断。
外形及安装尺寸 (mm)
62×6
D B
E
C
A
L
F
88+10.2
Φ63+0.3
88+10.2 Φ5.5+0.5
50
M
G×G
面板开孔尺寸
≤4 87.5
